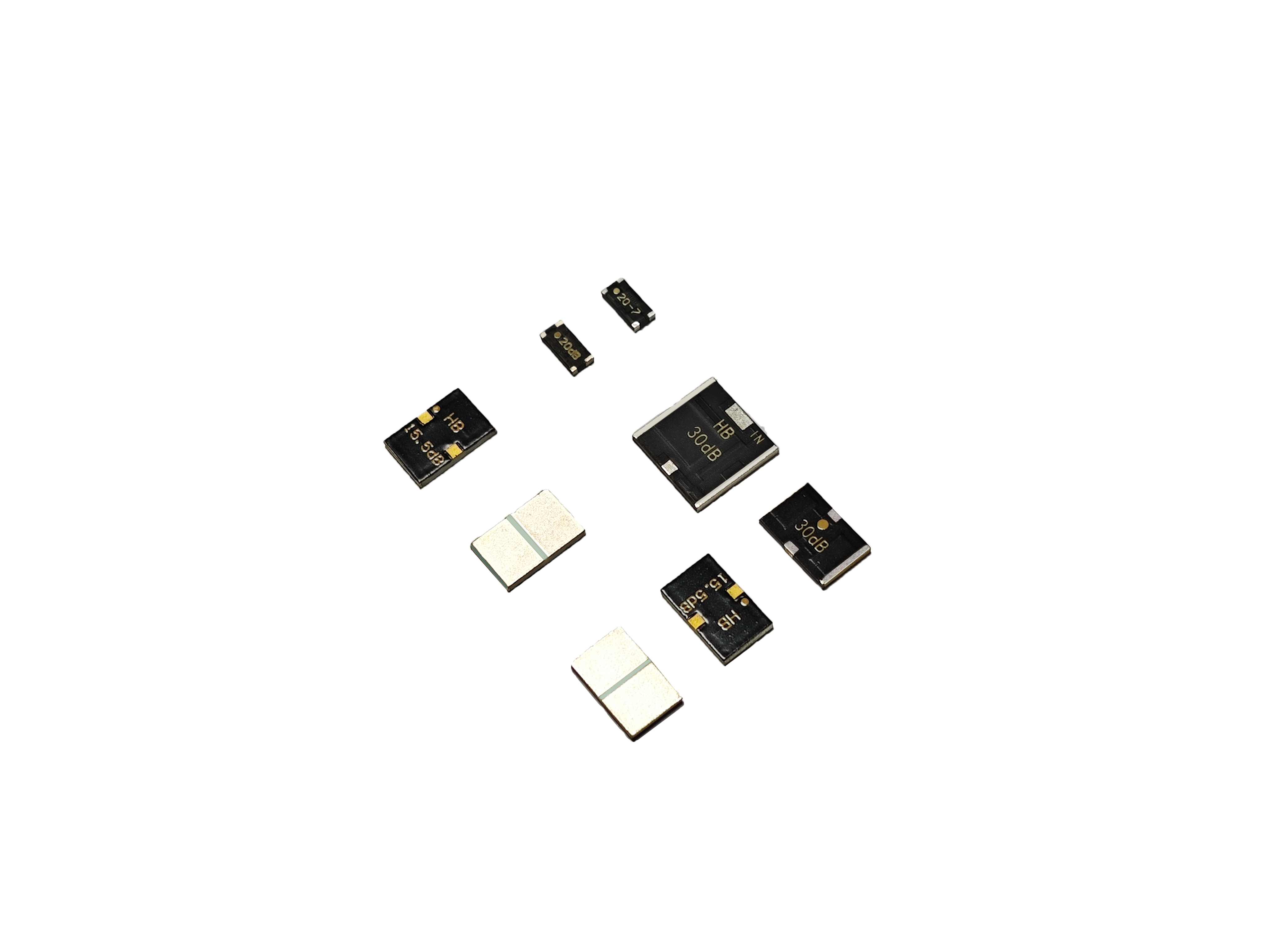

①
阻抗： 50Ω
② 功率： 2W ~ 250 W
③ 衰减量： 1~30dB
④ 工作频率： DC-8GHz
⑤ 工作温度： -55~+150℃
|
▍ |
①
封 装： 引线式 、法兰式 、表贴式
② 基片材料： BeO 、AlN 、Al2O3
③ 工 艺 ：厚膜
④ 引 线 ：银
⑤ 法兰底座：铜镀镍
⑥ 符合 RoHS 要求
|
% 平 均 功 率 （ % of |
|
A v g Pow er） |
① 产品安装时应保证产品底面与散热板之间焊接可靠 ，导热良好 ，焊料空洞率小于 10%；接地良好。
② 有引线产品推荐使用烙铁焊接引线 ，焊接最高温度≤315℃ , 焊接时间≤3S；焊接时应使用金属镊子夹住焊点与产品本体之间的引线进行散热 。安装方法如下图所示 。不推荐采用 PCB 板高于产品引线的安装方法 。引线折弯处均为圆弧状过渡。
③ 无引线产品推荐回流焊温度曲线及安装方法如下图所示。
|
温 度 Temp . ( ℃ ) |
HAXXB3731 -X
▍ 产品规格
① 产品型号： HAXXB3731 -X（XX：表示衰减量X：表示工作频率 。如： HA01B3731-6 表示 1dB 衰减器工作频率 DC~6GHz）
② 输入阻抗： 50Ω
③ 额定功率： 2W
④ 基片材料：AL2O3
⑤ 工作频率： DC-6GHz
⑥ 衰减值： 1~30dB
⑦ 工作温度： -55~+150℃
⑧ 符合 RoHS 要求▍ 技术指标
|
产品型号 Model Number |
衰减量 Attenuation (dB) |
衰减量精度 Attenuation Accuracy(dB) |
电压驻波比VSWR (dB) |
||
|
DC~ 3GHz |
DC ~ 4GHz |
DC~ 6GHz |
|||
|
HAXXB3731—X |
1 ~ 3 |
±0.3 |
±0.3 |
±0.5 |
1 .3 |
|
4 ~ 6 |
±0.4 |
±0.4 |
±0.5 |
1 .3 |
|
|
8 ~ 10 |
±0.5 |
±0.5 |
±0.5 |
1 .3 |
|

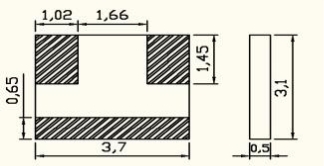

▍ 产品外形（ 单位： mm 公差±0. 1mm）
