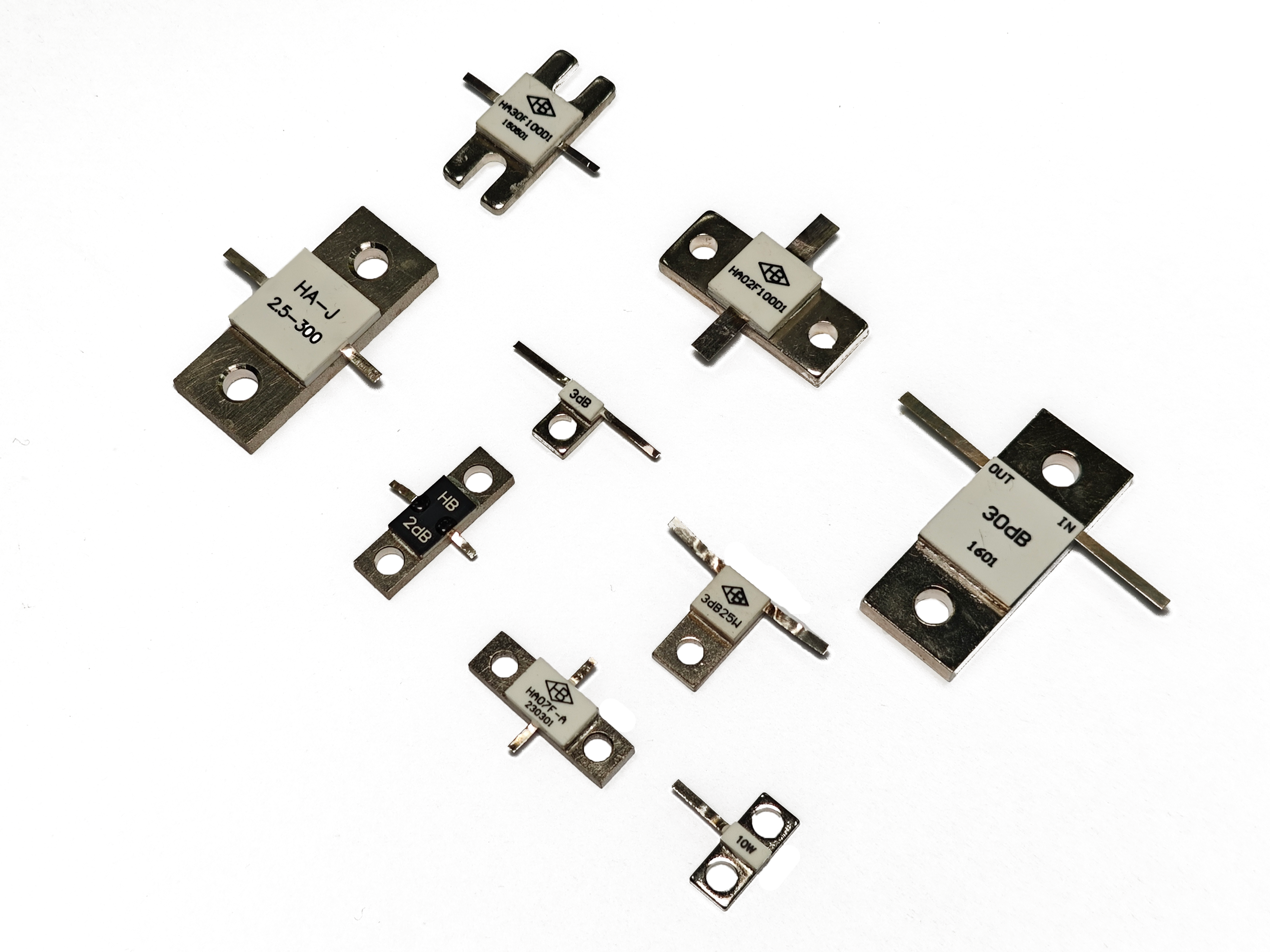

①
阻抗： 50Ω
② 功率： 2W ~ 250 W
③ 衰减量： 1~30dB
④ 工作频率： DC-8GHz
⑤ 工作温度： -55~+150℃
|
▍ |
① 封 装：
引线式 、法兰式 、表贴式
② 基片材料： BeO 、AlN 、Al2O3
③ 工 艺 ：厚膜
④ 引 线 ：银
⑤ 法兰底座：铜镀镍
⑥ 符合 RoHS 要求
|
% 平 均 功 率 （ % of |
|
A v g Pow er） |
① 产品安装时应保证产品底面与散热板之间焊接可靠 ，导热良好 ，焊料空洞率小于 10%；接地良好。
② 有引线产品推荐使用烙铁焊接引线 ，焊接最高温度≤315℃ , 焊接时间≤3S；焊接时应使用金属镊子夹住焊点与产品本体之间的引线进行散热 。安装方法如下图所示 。不推荐采用 PCB 板高于产品引线的安装方法 。引线折弯处均为圆弧状过渡。
③ 无引线产品推荐回流焊温度曲线及安装方法如下图所示。
|
温 度 Temp . ( ℃ ) |
法兰式衰减器
HAXXFO1 OE1 - 3
▍ 产品特性
① 产品型号： HAXXF010E1-3（XX：表示衰减量 。如： HA01F010E1-3 表示 1dB 衰减器）
② 输入阻抗： 50Ω
③ 额定功率： 10W
④ 基片材料： BeO
⑤ 工作频率： DC-3GHz
⑥ 衰减值： 1~30dB
⑦ 工作温度： -55~+150℃
⑧ 符合 RoHS 要求▍ 技术指标
|
型号Type |
衰减值 Attenuation Value （dB） |
衰减精度 Accuracy(dB) |
电压驻波比VSWR (Max) |
|
HA01 F010E1-3 |
1 |
±0.5 |
1 .25 |
|
HA03F010E1-3 |
3 |
±0.5 |
1 .25 |
|
HA06F010E1-3 |
6 |
±0.5 |
1 .25 |
|
HA10F010E1-3 |
10 |
±0.5 |
1 .25 |
|
HA20F010E1-3 |
20 |
±0.5 |
1 .25 |
|
HA30F010E1-3 |
30 |
±1 .5 |
1 .3 |

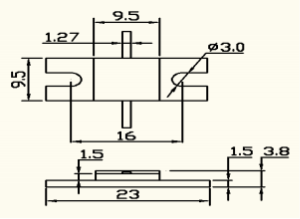

▍ 产品外形（ 单位： mm 公差±0. 1mm）
法兰式衰减器HAXXF060D1 -3
▍ 产品规格
① 产品型号： HAXXF060D1-3（XX：表示衰减量 。如： HA01F060D1-3 表示 1dB 衰减器）
② 输入阻抗： 50Ω
③ 额定功率： 60W
④ 基片材料： BeO
⑤ 工作频率： DC-3GHz
⑥ 衰减值： 1~30dB
⑦ 工作温度： -55~+150℃
⑧ 符合 RoHS 要求▍ 技术指标
|
型号Type |
衰减值 Attenuation Value （dB） |
衰减精度 Accuracy(dB) |
电压驻波比VSWR (Max) |
|
HA01 F060D1-3 |
1 |
±0.4 |
1 .20 |
|
HA03F060D1-3 |
3 |
±0.4 |
1 .20 |
|
HA06F060D1-3 |
6 |
±0.4 |
1 .20 |
|
HA10F060D1-3 |
10 |
±0.5 |
1 .20 |
|
HA20F060D1-3 |
20 |
±0.8 |
1 .25 |
|
HA30F060D1-3 |
30 |
±1 .0 |
1 .25 |

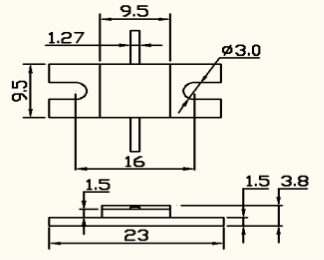

▍ 产品外形（ 单位： mm 公差±0. 1mm）
法兰式衰减器HAXXF1 OOD1 -3
▍ 产品规格
① 产品型号： HAXXF100D1-3（XX：表示衰减量 。如： HA01F100D1-3 表示 1dB 衰减器）
② 输入阻抗： 50Ω
③ 额定功率： 100W
④ 基片材料： BeO
⑤ 工作频率： DC-3GHz
⑥ 衰减值： 1~30dB
⑦ 工作温度： -55~+150℃
⑧ 符合 RoHS 要求
▍ 技术指标
|
型号Type |
衰减值 Attenuation Value （dB） |
衰减精度 Accuracy(dB) |
电压驻波比VSWR (Max) |
|
HA01 F100D1-3 |
1 |
±0.5 |
1 .30 |
|
HA03F100D1-3 |
3 |
±0.5 |
1 .30 |
|
HA06F100D1-3 |
6 |
±0.5 |
1 .30 |
|
HA10F100D1-3 |
10 |
±0.5 |
1 .30 |
|
HA20F100D1-3 |
20 |
±0.8 |
1 .30 |
|
HA30F100D1-3 |
30 |
±1 .5 |
1 .30 |
▍ 产品外形（ 单位： mm 公差±0. 1mm）
法兰式衰减器
HAXXF250D1 - 2. 2
▍ 产品规格
① 产品型号： HAXXF250D1-2.2（XX：表示衰减量 。如： HA01F250D1-3 表示 1dB 衰减器）
② 输入阻抗： 50Ω
③ 额定功率： 250W
④ 基片材料： BeO
⑤ 工作频率： DC-2.2GHz
⑥ 衰减值： 1~30dB
⑦ 工作温度： -55~+150℃
⑧ 符合 RoHS 要求
▍ 技术指标
|
型号Type |
衰减值 Attenuation Value（ dB） |
衰减精度 Accuracy(dB) |
电压驻波比VSWR (Max) |
|
HA01 F250D1-2.2 |
1 |
±0.5 |
1 .20 |
|
HA03F250D1-2.2 |
3 |
±0.5 |
1 .20 |
|
HA06F250D1-2.2 |
6 |
±0.5 |
1 .20 |
|
HA10F250D1-2.2 |
10 |
±0.5 |
1 .20 |
|
HA20F250D1-2.2 * |
20 |
±0.8 |
1 .25 |
|
HA30F250D1-2.2 * |
30 |
±1 .5 |
1 .30 |
▍ 产品外形（ 单位： mm 公差±0. 1mm）
注 * 标识与同功率产品外形不同
法兰式衰减器HAXXF060D2-3
▍ 产品规格
① 产品型号： HAXXF060D2-3（XX：表示衰减量 。如： HA01F060D2-3 表示 1dB 衰减器）
② 输入阻抗： 50Ω
③ 额定功率： 60W
④ 基片材料：ALN
⑤ 工作频率： DC-3GHz
⑥ 衰减值： 1~30dB
⑦ 工作温度： -55~+150℃
⑧ 符合 RoHS 要求
▍ 技术指标
|
型号Type |
衰减值 Attenuation Value （dB） |
衰减精度 Accuracy(dB) |
电压驻波比VSWR (Max) |
|
HA01 F060D2-3 |
1 |
±0.5 |
1 .30 |
|
HA03F060D2-3 |
3 |
±0.5 |
1 .30 |
|
HA06F060D2-3 |
6 |
±0.5 |
1 .30 |
|
HA10F060D2-3 |
10 |
±0.5 |
1 .30 |
|
HA20F060D2-3 |
20 |
±0.8 |
1 .30 |
|
HA30F060D2-3 |
30 |
±1 .2 |
1 .30 |
▍ 产品外形（ 单位： mm 公差±0. 1mm）
法兰式衰减器
HAXXF1 OOD2- 2. 2
▍ 产品规格
① 产品型号： HAXXF100D2-2.2（XX：表示衰减量 。如： HA01F100D2-2.2 表示 1dB 衰减器）
② 输入阻抗： 50Ω
③ 额定功率： 100W
④ 基片材料：ALN
⑤ 工作频率： DC-2.2GHz
⑥ 衰减值： 1~30dB
⑦ 工作温度： -55~+150℃
⑧ 符合 RoHS 要求
▍ 技术指标
|
型号Type |
衰减值 Attenuation Value （dB） |
衰减精度 Accuracy(dB) |
电压驻波比VSWR (Max) |
|
HA01 F100D2-2.2 |
1 |
±0.5 |
1 .30 |
|
HA03F100D2-2.2 |
3 |
±0.5 |
1 .30 |
|
HA06F100D2-2.2 |
6 |
±0.5 |
1 .30 |
|
HA10F100D2-2.2 |
10 |
±0.5 |
1 .30 |
|
HA20F100D2-2.2 |
20 |
±0.8 |
1 .30 |
|
HA30F100D2-2.2 |
30 |
±1 .5 |
1 .30 |
▍ 产品外形（ 单位： mm 公差±0. 1mm）
