全国产化兼容VPT公司厚膜混合集成电路DC/DC变换器
产品特点
·实现Pin-to-Pin替代VPT公司电源产品，且部分产品实现同体积功率翻倍
·输入、输出及外壳相互物理隔离
·系列代表产品已通过各种测试及飞行试验，已批量使用，性能稳定
·满足航天航空的禁限用工艺
·全密封金属封装
·具有禁止功能
·具有输入欠压、输出过流、输出短路保护功能
·具有抗80V/1S浪涌功能
·工作温度范围TC:-55℃~+125℃
|
产品系列 |
公司型号 (TC:-55℃~+125℃) |
国外VPT型号 |
对应低成本型号 (TC:-55℃~+105℃) |
||||||||
|
兼容DVSA系列 (A1结构外壳) |
GHHA28K3R3S4A1 |
DVSA283R3S |
GDHSA283R3S |
||||||||
|
GHHA28K05S5A1 |
DVSA2805S |
GDHSA2805S |
|||||||||
|
GHHA28K12S6A1 |
DVSA2812S |
GDHSA2812S |
|||||||||
|
GHHA28K15S6A1 |
DVSA2815S |
GDHSA2815S |
|||||||||
|
兼容DVSA系列功率提升型号 (A1结构外壳) |
GHHA28K05S20A1 |
20W |
DVSA2805S |
5W |
/ |
||||||
|
GHHA28K12S20A1 |
20W |
DVSA2812S |
6W |
/ |
|||||||
|
GHHA28K15S20A1 |
20W |
DVSA2815S |
6W |
/ |
|||||||
|
兼容DVHF系列 (J结构外壳) |
GHHA28K05S15J(F) |
DVHF2805S(F) |
GDHHF2805S(F) |
||||||||
|
GHHA28K512T15J(F) |
DVHF+28512T(F) |
GDHHF28512T(F) |
|||||||||
|
GHHA28K12S20J(F) |
DVHF2812S(F) |
GDHHF2812S(F) |
|||||||||
|
GHHA28K15S20J(F) |
DVHF2815S(F) |
GDHHF2815S(F) |
|||||||||
|
GHHA28K05D20J(F) |
DVHF2805D(F) |
GDHHF2805D(F) |
|||||||||
|
GHHA28K15D20J(F) |
DVHF2815D(F) |
GDHHF2815D(F) |
|||||||||
|
兼容DVHF系列功率提升型号 (J结构外壳) |
GHHA28K05S30J(F) |
30W |
DVHF2805S(F) |
15W |
/ |
||||||
|
GHHA28K15D30J(F) |
30W |
DVHF2815D(F) |
15W |
/ |
|||||||
|
GHY2812S40JF |
40W |
DVHF2812S(F) |
15W |
/ |
|||||||
|
兼容DVTR、DVETR、DVHF系列 (B、B1结构外壳) |
GHHA28K05S30B1(F) |
DVTR2805S(F) |
GDHTR2805S(F) |
||||||||
|
GHHAE28K05S30B(F) |
DVETR2805S（F） |
/ |
|||||||||
|
GHHA28K12S40B1(F) |
DVTR2812S(F) |
GDHTR2812S(F) |
|||||||||
|
GHHA28K15S40B1(F) |
DVTR2815S(F) |
GDHTR2812S(F) |
|||||||||
|
GHHA28K28S40B1(F) |
DVTR2828S(F) |
GDHTR2828S(F) |
|||||||||
|
GHHA28K12D40B1(F) |
DVTR2812D(F) |
GDHTR2812D(F) |
|||||||||
|
GHHA28K15D40B1(F) |
DVTR2815D(F) |
GDHTR2815D(F) |
|||||||||
|
GHHA28K515T40B(F) |
DVTR28515T(F) |
GDHTR28515T(F) |
|||||||||
|
GHHA28K05S50B1(F) |
DVHE2805S(F) |
GDHHE2805S(F) |
|||||||||
|
兼容DVTR、DVETR、DVHF系列功率提升型号 (B、B1结构外壳) |
GHHA28K05S60B1(F) |
60W |
DVHE2805S(F) |
50W |
/ |
||||||
|
兼容DVFL系列 (Q结构外壳) |
GHOR2805S |
DVFL2805S |
GDHOR2805S |
||||||||
|
GHOR2812S |
DVFL2812S |
GDHOR2812S |
|||||||||
|
GHOR2828S |
DVFL2828S |
GDHOR2828S |
|||||||||
|
GHOR2815D |
DVFL2815D |
GDHOR2815D |
|||||||||
1 兼容DVSA系列

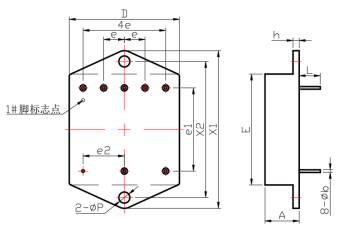

1.1 A1(F)结构外形尺寸图（底视图）
A1结构 A1F结构
|
尺寸符号 |
数值 |
尺寸符号 |
数值 |
||||
|
最小 |
公称 |
最大 |
最小 |
公称 |
最大 |
||
|
D |
- |
- |
27.31 |
e |
- |
5.08 |
- |
|
E |
- |
- |
27.31 |
e1 |
- |
20.32 |
- |
|
A |
- |
- |
8.6 |
e2 |
- |
10.16 |
- |
|
L |
4.90 |
5.22 |
5.50 |
b |
0.5 |
0.64 |
0.7 |
|
P |
2.6 |
2.7 |
2.8 |
X1 |
- |
38.54 |
38.70 |
|
h |
- |
1.5 |
- |
X2 |
- |
33.28 |
33.45 |
|
注：未注公差执行GB/T 1804-m。 |
|||||||
注意：针对不同型号产品，其外形尺寸会稍有差异，引出脚与外壳连接方式等见具体产品手册。
1.2 引出端排列(俯视图)及引出端定义
无法兰 有法兰
|
端号 |
单路输出 |
双路输出 |
||||||
|
引脚符号 |
功能 |
引脚符号 |
功能 |
|||||
|
1 |
|
输出电压正 |
|
输出电压正 |
||||
|
2 |
|
输出电压地 |
|
输出电压地 |
||||
|
3 |
|
空端 |
|
输出电压负 |
||||
|
4 |
|
空端 |
|
空端 |
||||
|
5 |
|
禁止端 |
|
禁止端 |
||||
|
6 |
|
输入正 |
|
输入正 |
||||
|
7 |
|
输入地 |
|
输入地 |
||||
|
8 |
|
接外壳 |
|
接外壳 |
||||
1.3 A1（F）结构厚膜混合集成DC/DC变换器
|
规格型号 |
输入电压范围(V) |
输入标称电压(V) |
输出路数 |
输出电压/输出电流 |
输出功率 |
工作温度范围 |
|---|---|---|---|---|---|---|
|
GHHA28K3R3S4A1 |
15～50 |
28 |
单路 |
3.3V/1.21A |
4W |
-55℃~+125℃ |
|
GHHA28K05S5A1 |
15～50 |
28 |
单路 |
5V/1A |
5W |
-55℃~+125℃ |
|
GHHA28K12S6A1 |
15～50 |
28 |
单路 |
12V/0.5A |
6W |
-55℃~+125℃ |
|
GHHA28K15S6A1(F) |
15～50 |
28 |
单路 |
15V/0.4A |
6W |
-55℃~+125℃ |
|
GHHA28K05S20A1 |
15～50 |
28 |
单路 |
5V/4A |
20W |
-55℃~+125℃ |
|
GHHA28K12S20A1 |
15～50 |
28 |
单路 |
12V/20A |
20W |
-55℃~+125℃ |
|
GHHA28K15S20A1 |
15～50 |
28 |
单路 |
15V/20A |
20W |
-55℃~+125℃ |
2 兼容DVHF系列

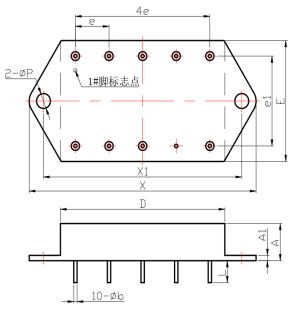

1.4 单（双）路输出J（F）结构外形尺寸图（底视图）
J结构 JF结构
|
尺寸符号 |
数值 |
尺寸符号 |
数值 |
||||
|
最小 |
公称 |
最大 |
最小 |
公称 |
最大 |
||
|
D |
- |
36.83 |
37.50 |
b |
0.66 |
0.76 |
0.86 |
|
E |
- |
28.44 |
29.00 |
L |
5.00 |
6.35 |
- |
|
A |
- |
8.5 |
8.70 |
P |
2.50 |
3.25 |
3.70 |
|
e1 |
- |
20.32 |
- |
A1 |
1.4 |
1.5 |
1.6 |
|
e2 |
7.40 |
7.62 |
7.80 |
X |
- |
50.8 |
51.50 |
|
e |
- |
5.08 |
- |
X1 |
43.50 |
43.95 |
44.50 |
|
Z |
5.05 |
5.21 |
5.40 |
|
|
|
|
|
注：未注公差执行GB/T 1804-m。 |
|||||||
注意：针对不同型号产品，其外形尺寸会稍有差异，引出脚与外壳连接方式等见具体产品手册。
1.5 单（双）路输出引出端排列底视图及引出端定义
无法兰 有法兰
|
端号 |
单路输出 |
双路输出 |
||||||
|
引脚符号 |
功能 |
引脚符号 |
功能 |
|||||
|
1 |
|
禁止端 |
|
禁止端 |
||||
|
2 |
|
空脚 |
|
输出正 |
||||
|
3 |
|
输出地 |
|
输出地 |
||||
|
4 |
|
输出端 |
|
输出负 |
||||
|
5 |
|
同步端 |
|
同步端 |
||||
|
6 |
|
接外壳 |
|
接外壳 |
||||
|
7 |
|
输入地 |
|
输入地 |
||||
|
8 |
|
输入正 |
|
输入正 |
||||
1.6

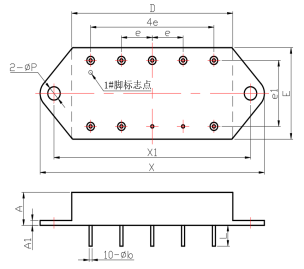

三路输出J（F）结构外形尺寸图（底视图）
|
尺寸 符号 |
数值 |
||
|
最小 |
公称 |
最大 |
|
|
X |
- |
- |
51.50 |
|
X1 |
43.50 |
- |
44.50 |
|
D |
- |
- |
37.50 |
|
E |
- |
- |
29.00 |
|
A |
- |
- |
8.70 |
|
e |
- |
5.08 |
- |
|
e1 |
- |
20.32 |
- |
|
e2 |
- |
7.62 |
- |
|
e3 |
- |
12.70 |
- |
|
A1 |
1.35 |
- |
1．65 |
|
Z |
- |
5.21 |
- |
|
L |
5.00 |
- |
- |
|
ΦP |
2.75 |
3.30 |
3.70 |
|
Φb |
0.60 |
- |
0.90 |
1.7 三路输出引出端排列(底视图)及引出端定义
|
端号 |
符号 |
功能 |
|
1 |
|
禁止端 |
|
2 |
|
5V输出 |
|
3 |
|
输出地 |
|
4 |
|
+15V输出端 |
|
5 |
|
-15V输出端 |
|
6 |
|
外壳端 |
|
7 |
|
同步脚 |
|
8 |
|
输入地 |
|
9 |
|
输入正 |
1.8 J（F）结构厚膜混合集成DC/DC变换器
|
规格型号 |
输入电压范围(V) |
输入标称电压(V) |
输出路数 |
输出电压/输出电流 |
输出功率 |
工作温度范围 |
|---|---|---|---|---|---|---|
|
GHHA28K05S15J(F) |
15～50 |
28 |
单路 |
5V/3A |
12W |
-55℃~+125℃ |
|
GHHA28K512T15J(F) |
16～40 |
28 |
三路 |
5V/1.5A, ±12V/±0.313A |
15W |
-55℃~+125℃ |
|
GHHA28K12S20J(F) |
15～50 |
28 |
单路 |
12V/1.67A |
20W |
-55℃~+125℃ |
|
GHHA28K15S20J(F) |
15～50 |
28 |
单路 |
15V/1.34A |
20W |
-55℃~+125℃ |
|
GHHA28K05D20J(F) |
15～50 |
28 |
双路 |
±5V/±2A |
20W |
-55℃~+125℃ |
|
GHHA28K15D20J(F) |
15～50 |
28 |
双路 |
±15V/±0.67A |
20W |
-55℃~+125℃ |
|
GHHA28K05S30J(F) |
15～50 |
28 |
单路 |
5V/6A |
30W |
-55℃~+125℃ |
|
GHHA28K15D30J(F) |
15～50 |
28 |
双路 |
±15V/±1A |
30W |
-55℃~+125℃ |
|
GHY2812S40JF |
16～40 |
28 |
单路 |
12V/3.33A |
40W |
-55℃~+125℃ |
3 兼容DVTR、DVETR、DVHF系列

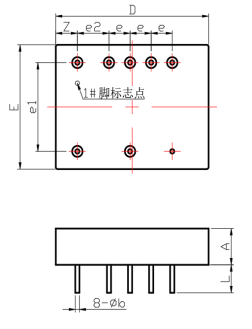

1.9 B（F）结构外形尺寸图(底视图)
B结构 BF结构
|
尺寸符号 |
数值 |
尺寸符号 |
数值 |
||||
|
最小 |
公称 |
最大 |
最小 |
公称 |
最大 |
||
|
D |
- |
49.70 |
- |
L |
- |
- |
6.80 |
|
E |
34.00 |
34.18 |
34.40 |
b |
0.87 |
1.00 |
1.14 |
|
A |
- |
- |
10.16 |
A1 |
- |
1.5 |
- |
|
e |
- |
10.16 |
- |
X1 |
- |
59.94 |
- |
|
e1 |
- |
25.40 |
- |
X |
68.00 |
68.58 |
69.09 |
|
P |
4.00 |
4.20 |
4.40 |
|
|
|
|
|
注：未注公差执行GB/T 1804-m |
|||||||
注意：针对不同型号产品，其外形尺寸会稍有差异，引出脚与外壳连接方式等见具体产品手册。

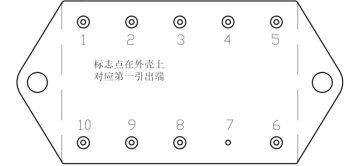

1.10 引出端排列（底视图）及引出端定义
|
端号 |
单路输出 |
双路输出 |
三路输出 |
|||||||||
|
引脚符号 |
功能 |
引脚符号 |
功能 |
引脚符号 |
功能 |
|||||||
|
1 |
|
输入正 |
|
输入正 |
|
输入正 |
||||||
|
2 |
|
控制端 |
|
空脚 |
|
输出1 |
||||||
|
3 |
|
空脚 |
|
输出正 |
|
输出地 |
||||||
|
4 |
|
输出地 |
|
输出地 |
|
输出2负 |
||||||
|
5 |
|
输出正 |
|
输出负 |
|
输出2正 |
||||||
|
6 |
|
接外壳 |
|
接外壳 |
|
接外壳 |
||||||
|
7 |
|
接外壳 |
|
接外壳 |
|
接外壳 |
||||||
|
8 |
|
空脚 |
|
空脚 |
|
禁止端 |
||||||
|
9 |
|
空脚 |
|
空脚 |
|
同步端 |
||||||
|
10 |
|
输入地 |
|
输入地 |
|
输入地 |
||||||
1.11 B（F）结构厚膜混合集成DC/DC变换器
|
规格型号 |
输入电压范围(V) |
输入标称电压(V) |
输出路数 |
输出电压/输出电流 |
输出功率 |
工作温度范围 |
|---|---|---|---|---|---|---|
|
GHHAE28K05S30B(F) |
15～50 |
28 |
单路 |
5V/6A |
30W |
-55℃~+125℃ |
|
GHHA28K515T40B(F) |
14～50 |
28 |
三路 |
5V/4A; ±15V/±0.667A |
40W |
-55℃~+125℃ |
1.12 B1(F)结构外形尺寸图（底视图）
B1结构 B1F结构
|
尺寸 符号 |
数值 |
尺寸 符号 |
数值 |
||||
|---|---|---|---|---|---|---|---|
|
最小 |
公称 |
最大 |
最小 |
公称 |
最大 |
||
|
D |
- |
53.08 |
- |
b |
- |
1.00 |
- |
|
E |
- |
- |
28.58 |
L |
- |
- |
7.20 |
|
A |
- |
- |
10.16 |
A1 |
- |
1.5 |
- |
|
e1 |
- |
20.32 |
- |
X |
- |
- |
73.66 |
|
e |
- |
10.16 |
- |
X1 |
64.52 |
- |
65.02 |
|
P |
3.99 |
- |
4.20 |
|
|
|
|
|
注：未注公差执行GB/T 1804-m。 |
|||||||
注意：针对不同型号产品，其外形尺寸会稍有差异，引出脚与外壳连接方式等见具体产品手册。

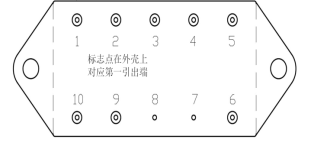

1.13 引出端排列（底视图）及引出端定义
无法兰有法兰
|
端号 |
单路输出 |
双路输出 |
||||||
|
引脚符号 |
功能 |
引脚符号 |
功能 |
|||||
|
1 |
|
输入端 |
|
输入端 |
||||
|
2 |
|
禁止端 |
|
禁止端 |
||||
|
3 |
|
遥感负端 |
|
输出正 |
||||
|
4 |
|
输出地 |
|
输出地 |
||||
|
5 |
|
输出端 |
|
输出负 |
||||
|
6 |
|
遥感正端 |
|
外壳端 |
||||
|
7 |
|
外壳端 |
|
外壳端 |
||||
|
8 |
|
外壳端 |
|
外壳端 |
||||
|
9 |
|
同步端 |
|
同步端 |
||||
|
10 |
|
输入地 |
|
输入地 |
||||
1.14 B1（F）结构厚膜混合集成DC/DC变换器
|
规格型号 |
输入电压范围(V) |
输入标称电压(V) |
输出路数 |
输出电压/输出电流 |
输出功率 |
工作温度范围 |
|---|---|---|---|---|---|---|
|
GHHA28K05S30B1(F) |
15～50 |
28 |
单路 |
5V/6A |
30W |
-55℃~+125℃ |
|
GHHA28K12S40B1(F) |
15～50 |
28 |
单路 |
12V/3.33A |
40W |
-55℃~+125℃ |
|
GHHA28K15S40B1(F) |
15～50 |
28 |
单路 |
15V/2.67A |
40W |
-55℃~+125℃ |
|
GHHA28K28S40B1(F) |
15～50 |
28 |
单路 |
28V/1.43A |
40W |
-55℃~+125℃ |
|
GHHA28K12D40B1(F) |
15～50 |
28 |
双路 |
±12V/±1.666A |
40W |
-55℃~+125℃ |
|
GHHA28K15D40B1(F) |
15～50 |
28 |
双路 |
±15V/±1.333A |
40W |
-55℃~+125℃ |
|
GHHA28K05S50B1(F) |
16～40 |
28 |
单路 |
5V/10A |
50W |
-55℃~+125℃ |
|
GHHA28K05S60B1(F) |
16～40 |
28 |
单路 |
5V/12A |
60W |
-55℃~+125℃ |
4 兼容DVFL系列

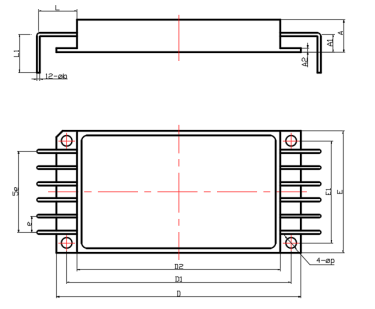

1.15 Q结构外形尺寸图
|
尺寸符号 |
数 值 |
尺寸符号 |
数 值 |
||||||||||
|
最小 |
公称 |
最大 |
最小 |
公称 |
最大 |
||||||||
|
D |
- |
76.20 |
76.50 |
A2 |
1.10 |
1.27 |
- |
||||||
|
D1 |
- |
70.10 |
- |
e |
- |
5.08 |
- |
||||||
|
D2 |
- |
63.50 |
64.00 |
p |
- |
3.25 |
- |
||||||
|
E |
- |
38.10 |
38.50 |
b |
- |
1.00 |
- |
||||||
|
E1 |
- |
32.30 |
- |
L |
11.47 |
12.07 |
12.57 |
||||||
|
A |
- |
10.50 |
11.00 |
L1 |
11.44 |
11.94 |
12.44 |
||||||
|
A1 |
- |
5.59 |
6.00 |
|
|
|
|
||||||
|
注：未注公差执行GB/T1804-m。 |
|||||||||||||
注意：针对不同型号产品，其外形尺寸会稍有差异，详见具体产品手册。
1.16 引出端排列（顶视图）及引出端定义
|
端号 |
符号 |
功能 |
端号 |
符号 |
功能 |
|
1 |
|
输入正 |
7 |
|
输出正 |
|
2 |
|
输入地 |
8 |
|
输出地 |
|
3 |
|
调整端 |
9 |
|
输出感应负端 |
|
4 |
|
禁止端 |
10 |
|
输出感应正端 |
|
5 |
|
空脚 |
11 |
|
空脚 |
|
6 |
|
同步端 |
12 |
|
空脚 |
1.17 Q结构厚膜混合集成DC/DC
变换器
|
规格型号 |
输入电压范围(V) |
输入标称电压(V) |
输出路数 |
输出电压/输出电流 |
输出功率 |
工作温度范围 |
|---|---|---|---|---|---|---|
|
GHOR2805S |
15～40 |
28 |
单路 |
5V/20A |
100W |
-55℃~+125℃ |
|
GHOR2812S |
15～40 |
28 |
单路 |
12V/8.4A |
100W |
-55℃~+125℃ |
|
GHOR2828S |
15～40 |
28 |
单路 |
28V/4.1A |
115W |
-55℃~+125℃ |
|
GHOR2815D |
15～40 |
28 |
双路 |
±15V/±4A |
120W |
-55℃~+125℃ |
