全国产化兼容Interpoint公司厚膜混合集成电路DCDC变换器系列

2.全国产化兼容Interpoint公司厚膜混合集成电路DCDC变换器
넳 넲

产品介绍

全国产化兼容Interpoint公司厚膜混合集成电路DC/DC变换器

产品特点

·实现Pin-to-Pin替代Interpoint公司电源产品

·输入、输出及外壳相互物理隔离

·系列代表产品已通过各种测试及飞行试验，已批量使用，性能稳定

·满足航天航空的禁限用工艺

·全密封金属封装

·具有禁止功能

·工作温度范围TC:-55℃~+125℃

产品系列

公司型号

国外Interpoint型号

兼容MSA系列

(A1结构外壳)

GH2805S5A1

MSA2805S

兼容MHF系列

(J结构外壳)

GHY283R3S15J(F)

MHF+283R3S(F)

GHY2805S15J(F)

MHF+2805S(F)

GHY2812S15J(F)

MHF+2812S(F)

GHY2815S15J(F)

MHF+2815S(F)

GHY2815D15J(F)

MHF+2815D(F)

兼容MTR、MWR系列 (B、B1结构外壳)

GHY2805S30B1(F)

MTR2805S(F)

GHY2815S30B1(F)

MTR2815S(F)

GHY2815D30B1(F)

MTR2815D(F)

GHY28515T30B(F)

MTR28515T(F)

GHHA28K515T40BF

MWR28515T

兼容MOR系列

(Q结构外壳)

GHOR2805S

MOR2805S

GHOR2812S

MOR2812S

GHOR2828S

MOR2828S

GHOR2815D

MOR2815D





1.       兼容MSA系列

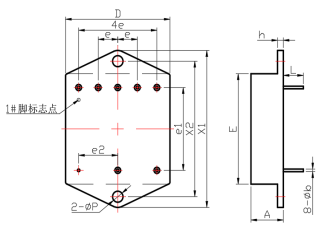

1.1                      A1(F)结构外形尺寸图（底视图）

img1img2

A1结构                                    A1F结构

尺寸符号

数值

尺寸符号

数值

最小

公称

最大

最小

公称

最大

D

-

-

27.31

e

-

5.08

-

E

-

-

27.31

e1

-

20.32

-

A

-

-

8.6

e2

-

10.16

-

L

4.90

5.22

5.50

b

0.5

0.64

0.7

P

2.6

2.7

2.8

X1

-

38.54

38.70

h

-

1.5

-

X2

-

33.28

33.45

注：未注公差执行GB/T 1804-m。

1.2                      引出端排列(俯视图)及引出端定义

img3img4

无法兰                          有法兰

端号

单路输出

双路输出

引脚符号

功能

引脚符号

功能

1

输出电压正

输出电压正

2

输出电压地

输出电压地

3

空端

输出电压负

4

空端

空端

5

禁止端

禁止端

6

输入正

输入正

7

输入地

输入地

8

接外壳

接外壳

1.3                      A1（F）结构厚膜混合集成DC/DC变换器

规格型号

输入电压范围(V)

输入标称电压(V)

输出路数

输出电压/输出电流

输出功率

工作温度范围

GH2805S5A1

18～40

28

单路

5V/1A

5W

-55℃~+125℃

2.       兼容MHF系列

2.1                      单（双）路输出J（F）结构外形尺寸图（底视图）

img21img22

J结构                            JF结构

尺寸符号

数值

尺寸符号

数值

最小

公称

最大

最小

公称

最大

D

-

36.83

37.50

b

0.66

0.76

0.86

E

-

28.44

29.00

L

5.00

6.35

-

A

-

8.5

8.70

P

2.50

3.25

3.70

e1

-

20.32

-

A1

1.4

1.5

1.6

e2

7.40

7.62

7.80

X

-

50.8

51.50

e

-

5.08

-

X1

43.50

43.95

44.50

Z

5.05

5.21

5.40









注：未注公差执行GB/T 1804-m。

注意：针对不同型号产品，其外形尺寸会稍有差异，引出脚与外壳连接方式等见具体产品手册。

2.2                      单（双）路输出引出端排列底视图及引出端定义

img23img24

无法兰                            有法兰

端号

单路输出

双路输出

引脚符号

功能

引脚符号

功能

1

禁止端

禁止端

2

空脚

输出正

3

输出地

输出地

4

输出端

输出负

5

同步端

同步端

6

接外壳

接外壳

7

输入地

输入地

8

输入正

输入正

2.3                      三路输出J（F）结构外形尺寸图（底视图）


尺寸

符号

数值

尺寸

符号

数值

最小

公称

最大

最小

公称

最大

X

-

-

51.50

e2

-

7.62

-

X1

43.50

-

44.50

e3

-

12.70

-

D

-

-

37.50

A1

1.35

-

1．65

E

-

-

29.00

Z

-

5.21

-

A

-

-

8.70

L

5.00

-

-

e

-

5.08

-

ΦP

2.75

3.30

3.70

e1

-

20.32

-

Φb

0.60

-

0.90

2.4                      三路输出引出端排列(底视图)及引出端定义


端号

符号

功能

1

禁止端

2

5V输出

3

输出地

4

+15V输出端

5

-15V输出端

6

外壳端

7

同步脚

8

输入地

9

输入正

2.5                      J（F）结构厚膜混合集成DC/DC变换器

规格型号

输入电压范围(V)

输入标称电压(V)

输出路数

输出电压/输出电流

输出功率

工作温度范围

GHY283R3S15J(F)

18～40

28

单路

3.3V/4.54A

15W

-55℃~+125℃

GHY2805S15J(F)

18～40

28

单路

5V/3A

15W

-55℃~+125℃

GHY2812S15J(F)

18～40

28

单路

12V/1.25A

15W

-55℃~+125℃

GHY2815S15J(F)

18～40

28

单路

15V/1A

15W

-55℃~+125℃

GHY2815D15J(F)

18～40

28

双路

±15V/±0.5A

15W

-55℃~+125℃



3.       兼容MTR、MWR系列

3.1                      B（F）结构厚膜混合集成DC/DC变换器

3.1.1                      B（F）结构外形尺寸图(底视图)

img52img53

B结构                                  BF结构

尺寸符号

数值

尺寸符号

数值

最小

公称

最大

最小

公称

最大

D

-

49.70

-

L

-

-

6.80

E

34.00

34.18

34.40

b

0.87

1.00

1.14

A

-

-

10.16

A1

-

1.5

-

e

-

10.16

-

X1

-

59.94

-

e1

-

25.40

-

X

68.00

68.58

69.09

P

4.00

4.20

4.40









注：未注公差执行GB/T 1804-m

注意：针对不同型号产品，其外形尺寸会稍有差异，引出脚与外壳连接方式等见具体产品手册。

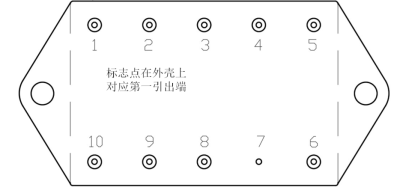

3.1.2                      引出端排列（底视图）及引出端定义






端号

单路输出

双路输出

三路输出

引脚符号

功能

引脚符号

功能

引脚符号

功能

1

输入正

输入正

输入正

2

控制端

空脚

输出1

3

空脚

输出正

输出地

4

输出地

输出地

输出2负

5

输出正

输出负

输出2正

6

接外壳

接外壳

接外壳

7

接外壳

接外壳

接外壳

8

空脚

空脚

禁止端

9

空脚

空脚

同步端

10

输入地

输入地

输入地

3.2                      B1（F）结构厚膜混合集成DC/DC变换器

3.2.1                      B1（F）结构外形尺寸图(底视图)

img85img86

B1结构                         B1F结构

尺寸

符号

数值

尺寸

符号

数值

最小

公称

最大

最小

公称

最大

D

-

53.08

-

b

-

1.00

-

E

-

-

28.58

L

-

-

7.20

A

-

-

10.16

A1

-

1.5

-

e1

-

20.32

-

X

-

-

73.66

e

-

10.16

-

X1

64.52

-

65.02

P

3.99

-

4.20









注：未注公差执行GB/T 1804-m。

注意：针对不同型号产品，其外形尺寸会稍有差异，引出脚与外壳连接方式等见具体产品手册。

3.2.2                      引出端排列（底视图）及引出端定义

img87img88

无法兰                        有法兰

端号

单路输出

双路输出

引脚符号

功能

引脚符号

功能

1

输入端

输入端

2

禁止端

禁止端

3

遥感负端

输出正

4

输出地

输出地

5

输出端

输出负

6

遥感正端

外壳端

7

外壳端

外壳端

8

外壳端

外壳端

9

同步端

同步端

10

输入地

输入地

3.3                      B（F）、B1（F）结构厚膜混合集成DC/DC变换器

规格型号

输入电压范围(V)

输入标称电压(V)

输出路数

输出电压/输出电流

输出功率

工作温度范围

GHY2805S30B1(F)

18～40

28

单路

5V/6A

30W

-55℃~+125℃

GHY2815S30B1(F)

18～40

28

单路

15V/2A

30W

-55℃~+125℃

GHY2815D30B1(F)

18～40

28

双路

±15V/±1A

30W

-55℃~+125℃

GHY28515T30B(F)

18～40

28

三路

5V/4A，±15V/±333mA

30W

-55℃~+125℃

GHHA28K515T40B(F)

14～50

28

三路

5V/4A; ±15V/±0.667A

40W

-55℃~+125℃

















4.       兼容MOR系列

4.1                      Q结构外形尺寸图


尺寸符号

数值

尺寸符号

数值

最小

公称

最大

最小

公称

最大

D

-

76.20

76.50

A2

1.10

1.27

-

D1

-

70.10

-

e

-

5.08

-

D2

-

63.50

64.00

p

-

3.25

-

E

-

38.10

38.50

b

-

1.00

-

E1

-

32.30

-

L

11.47

12.07

12.57

A

-

10.50

11.00

L1

11.44

11.94

12.44

A1

-

5.59

6.00









注：未注公差执行GB/T1804-m。

注意：针对不同型号产品，其外形尺寸会稍有差异，详见具体产品手册。

4.2                      引出端排列（顶视图）及引出端定义












端号

符号

功能

端号

符号

功能

1

输入正

7

输出正

2

输入地

8

输出地

3

调整端

9

输出感应负端

4

禁止端

10

输出感应正端

5

空脚

11

空脚

6

同步端

12

空脚













4.3                      Q结构厚膜混合集成DC/DC变换器
