WIW3386型单圈玻璃釉电位器
规格书
一 产品主要技术指标
1 阻值范围：100Ω~2MΩ
2 标称阻值允许偏差：±10%
3 终端电阻：≤2Ω或1%R，取其较大者
4 接触电阻变化：≤3Ω或3%R
5 绝缘电阻：500V直流，R1≥1GΩ
6 耐电压：101.3 KPa 500V，8.5 KPa 350V
7 额定功率（最高工作电压250V）：0.5W（70℃）
8工作温度范围：-55℃ ~ +125℃
9电阻温度系数： ≤±250×10-6/℃
10 机械耐久性：200周，ΔR≤±3%R
11 电气耐久性：70℃，0.5W，1000h，ΔR≤±3%R
12 稳态湿热：ΔR≤±3%R，R1≥100MΩ
13 稳定度等级： 3%
14 起动力矩：≤20mN·m
15 有效电行程：280°
16 动触点极限电流：≤30mA
17 本体体积：9.5mm×9.5mm×5mm
18 机械行程：310°
二 产品工作原理
通过调节转轴，从而带动固定在转轴上的动触点（电刷）在陶瓷基体表面的电阻体上滑动，通过外部引出端1、2或2、3获得可以调节的电输出。
三 产品外形及安装尺寸

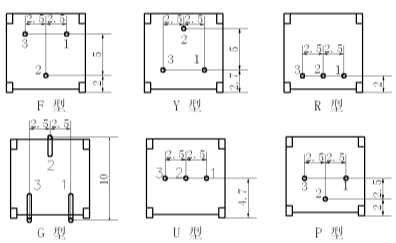

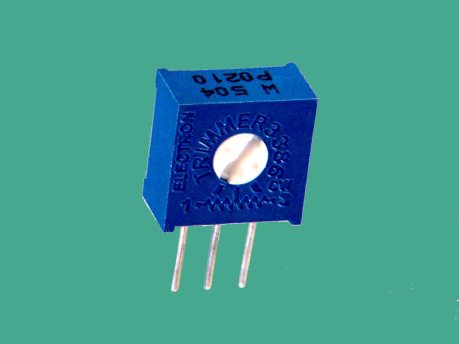

WIW1028(3386)型外形图

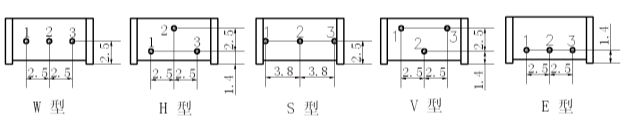

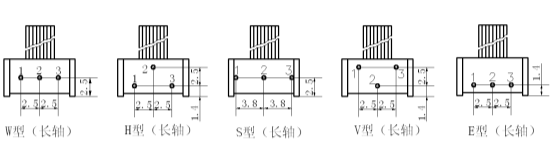

各种型号的引线位置如下
注：未注公差尺寸按±0.20mm。
图A1 WIW1028(3386)型顶调式外形图
各种型号的引线位置如下图所示
注：未注公差尺寸按±0.20mm。

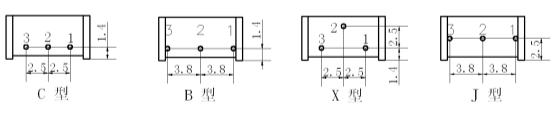

图A2 WIW1028(3386)型侧调式外形图（正调）
各种型号的引线位置如下图所示
注：未注公差尺寸按±0.20mm。
图A3 WIW1028(3386)型侧调式外形图（反调）
各种型号的引线位置如下图所示
注：未注公差尺寸按±0.20mm。

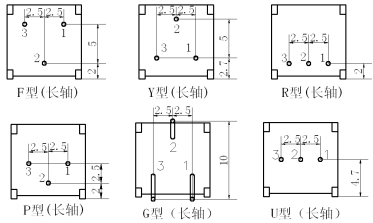

图A4 WIW1028(3386)型顶调式外形图
各种型号的引线位置如下图所示
注：未注公差尺寸按±0.20mm。

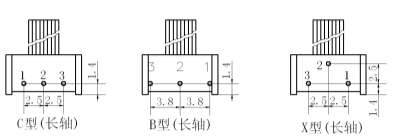

图A5 WIW1028(3386)型侧调式外形图（正调）
各种型号的引线位置如下图所示
注：未注公差尺寸按±0.20mm。
图A6 WIW1028(3386)型侧调式外形图（反调）
各种型号的引线位置如下图所示
注：未注公差尺寸按±0.20mm。

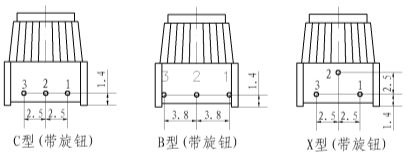

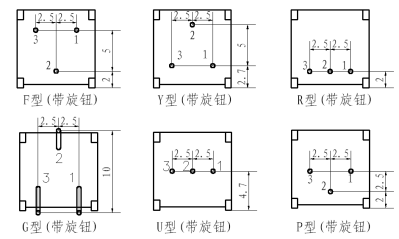

图A7 WIW1028(3386)型顶调式带旋钮外形图

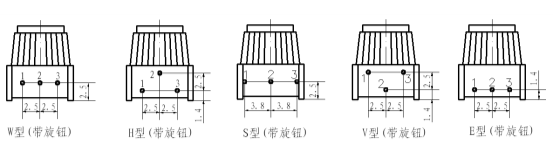

各种型号的引线位置如下图所示
注：未注公差尺寸按±0.20mm。
图A8 WIW1028(3386)型侧调式带旋钮外形图（正调）
各种型号的引线位置如下图所示
注：未注公差尺寸按±0.20mm。
图A9 WIW1028(3386)型侧调式带旋钮外形图（反调）
四 产品使用注意事项
1 使用环境温度：-55℃ ～ +125℃
2 推荐的焊接条件：≤280℃，≤5S
3 电位器连续工作时应按图6曲线降功耗：
(%) 额定功耗的百分数
100
0
-55℃ +70 ℃ +125 ℃ 环境温度
图2 降功耗曲线
4 电位器连续工作时，施加电压应不大于额定工作电压；当额定电压超过最高工作电压时，施加电压应不大于最高工作电压。
5 引出端说明：
图3 引出端说明
6 订货指南：订货时应注明产品型号、引出端形式和标称阻值。产品条码标签内容说明如下：
P/N：(D)3386 P—203—LF Qty: 50 P.O.:5B201509001
数量 生产批号
环保标识
阻值代码
引出方式
产品型号
图4条码标签内容说明
7 相关建议：WIW3386产品为预调电位器，传动系统为转轴转动来调节输出，建议在进行高低温试验前，将产品的动触点（2端）调在有效行程的中间位置（避开两个端头）。

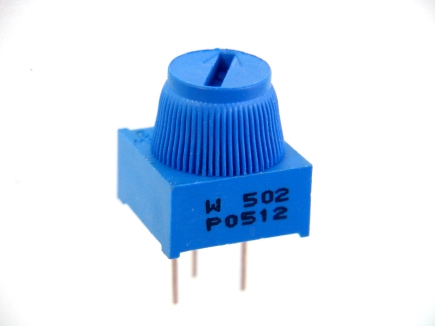

3386带蓝帽
3386X型

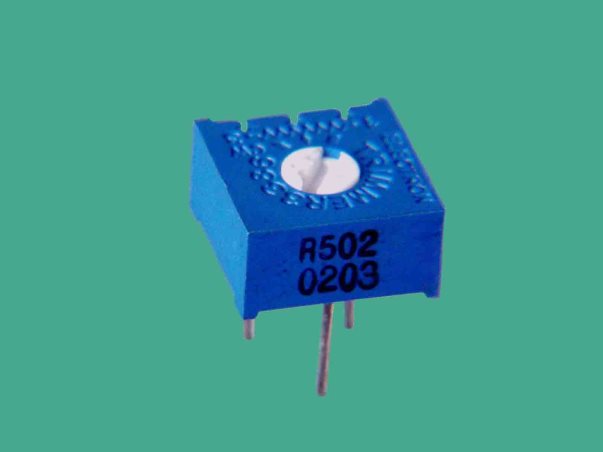

3386Y型
