WD18WH1701电位器

WH1701系列单圈旋转合成膜电位器

WD18系列单圈旋转导电塑料电位器

1       产品照片



2       产品特点

单圈、旋转式、有机膜、轴套安装、带止挡

单联、双联、多联可选

同轴同步、异轴异步可选

有/无开关、单/双开关可选

圆引线、焊片引出端可选

M6、M8、M9、M10安装轴套可选

Φ3、Φ4、Φ6转轴可选

3       产品型号名称

WH1701系列单圈旋转合成膜电位器

WD18系列单圈旋转导电塑料电位器

4       主要技术指标

标称阻值范围                        1 kΩ～20  kΩ

阻值允许偏差                        ±10%（或按顾客要求）

终端电阻                                ≤1%R（或按顾客要求）

接触电阻变化                        ≤3%R

同步性                                ≤1%R

开关接触电阻（适用时）                ≤50 mΩ

绝缘电阻（直流500 V）                Ri≥1 GΩ

介质耐电压（工频交流峰峰值）        正常大气压下，电位器750 V，开关900 V（适用时）；低气压8.5 kPa（85 mbar）下，电位器500 V，开关600 V（适用时）；时间1 min，无击穿和飞弧，漏电流≤1 mA

总机械行程                                270°±5°

有效电行程                                240°±5°

电阻规律                                A（直线规律）

电阻温度系数                        ±500×10-6/K

开关打开角（适用时）                15°±3°（顺时针方向）

额定功耗（电位器）                70 ℃，0.5 W

电阻体极限电压                        100 V

动触点极限电流                        15 mA

开关额定值（适用时）                直流1 A，30 V

温度变化                                ΔR≤±（3% R+0.1 Ω）

冲击                                        半正弦波，加速度490 m/s2，脉冲持续时间11 ms，连续冲击3次，ΔR≤±（2% R+0.1 Ω）                        振动                                        频率10 Hz～2 000 Hz，振幅0.75 mm或98 m/s2（取严酷度较低者），总持续时间6 h，ΔR≤±（2% R+0.1 Ω）

气候顺序                                ΔR≤±（10% R+0.5 Ω），Ri≥100 MΩ

稳态湿热                                ΔR≤±（10% R+0.5 Ω），Ri≥100 MΩ

70 ℃电气耐久性                        0.5 W,1 000 h, ΔR≤±（10% R+0.5 Ω）

机械耐久性                                10 000周， ΔR≤±（10% R+0.5 Ω）， 开关接触电阻≤100 mΩ（适用时）

起动力矩                                φ3轴，10 mN·m～30 mN·m（或按顾客要求）；φ6轴，30 mN·m～60 mN·m（或按顾客要求）

旋转力矩                                φ3轴，10 mN·m～30 mN·m（或按顾客要求）；φ6轴，30 mN·m～60 mN·m（或按顾客要求）

开关力矩（适用时）                25 mN·m～60 mN·m（或按顾客要求），通过开关转换位置时手感明显

止挡力矩                                φ6轴，≥800 mN·m；φ3轴，≥350 mN·m

建议工作温度范围                        -55 ℃～70 ℃





说明：

图示位置为电位器转轴的起始位置。转轴可从图示位置开始，顺时针旋转270°（其中，电位器有效电气行程约240°）。

当顺时针旋转时，引出端1、2间分阻逐步增大。

每个电位器附带安装配件一套，包括橡胶板封圈、内齿弹性垫圈和六角螺母各一个。

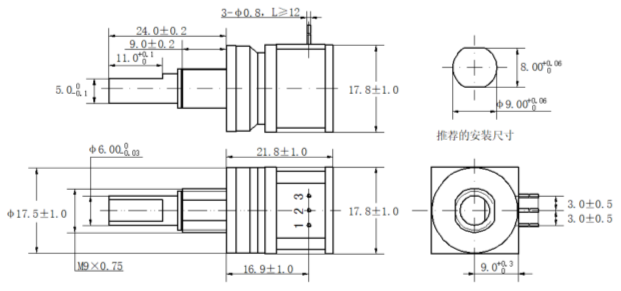

WH1701-1型/ WH1701-8型/WD18-5型外形图（圆引线）









说明：

图示位置为电位器转轴的起始位置。转轴可从图示位置开始，顺时针旋转270°（其中，开关打开角15°左右；电位器有效电气行程约240°）。

当电位器处于逆时针机械终端时，开关引出端5、6处于导通状态，开关引出端5、4处于断开状态；从电位器逆时针终端开始，顺时针旋转转轴约15°时，开关引出端5、6断开，开关引出端5、4接通；同时电位器开始调节，引出端1、2间分阻逐步增大（开关引出端5、4始终处于接通状态）。

每个电位器附带安装配件一套，包括橡胶板封圈、内齿弹性垫圈和六角螺母各一个。

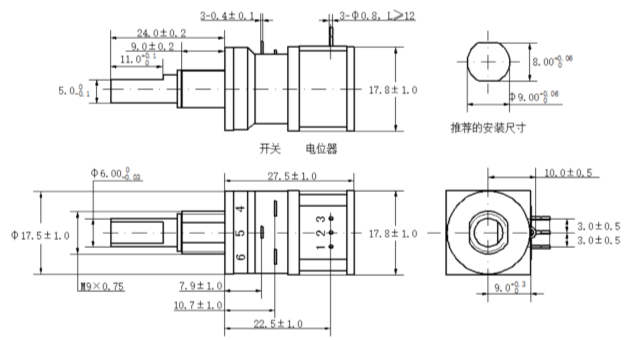

WH1701-2型/WD18K1A型外形图（圆引线）







说明：

图示位置为转轴的起始位置。转轴可从图示位置开始，顺时针旋转270°（其中，开关打开角约15°；电位器有效电气行程约240°）。

φ6转轴控制第一联开关和第一联电位器，φ3转轴控制第二联开关和第二联电位器；当顺时针旋转转轴时，开关打开，开关引出端4、5接通；同时电位器开始调节，电位器引出端1、2间分阻逐步增大。

每个电位器附带安装配件一套，包括橡胶板封圈、内齿弹性垫圈和六角螺母各一个。



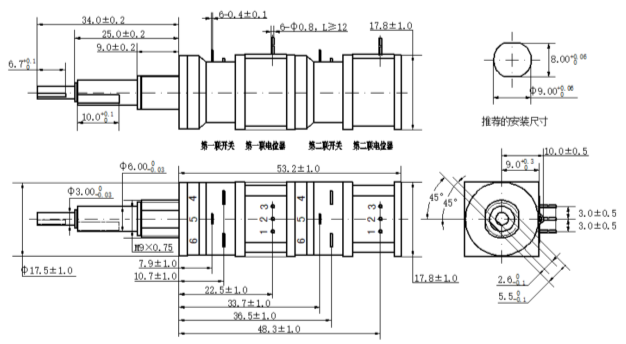

WH1701-3型/2WD18K2-2型外形图（圆引线）







说明：

图示位置为转轴的起始位置。转轴可从图示位置开始，顺时针旋转270°（其中，开关打开角约15°；电位器有效电气行程约240°）。

φ6转轴控制开关和第一联电位器，φ3转轴控制第二联电位器；当顺时针旋转φ6转轴时，开关打开，开关引出端4、5接通；同时第一联电位器开始调节，电位器引出端1、2间分阻逐步增大；当顺时针旋转φ3转轴时，第二联电位器开始调节，电位器引出端1、2间分阻逐步增大。

每个电位器附带安装配件一套，包括橡胶板封圈、内齿弹性垫圈和六角螺母各一个。

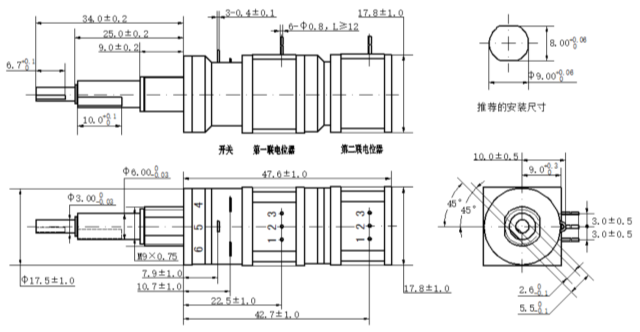

WH1701-4型/2WD18K1型外形图（圆引线）







说明：

图示位置为转轴的起始位置。转轴可从图示位置开始，顺时针旋转270°（其中，开关打开角约15°；电位器有效电气行程约240°）。

φ6转轴控制第一联开关和第一联电位器，φ3转轴控制第二联开关和第二、第三、第四联电位器；当顺时针旋转φ6转轴时，第一联开关打开，开关引出端4、5接通，同时第一联电位器开始调节，电位器引出端1、2间分阻逐步增大；当顺时针旋转φ3转轴时，第二联开关打开，开关引出端4、5接通，同时第二、第三、第四联电位器同步开始调节，电位器引出端1、2间分阻逐步增大。

每个电位器附带安装配件一套，包括橡胶板封圈、内齿弹性垫圈和六角螺母各一个。

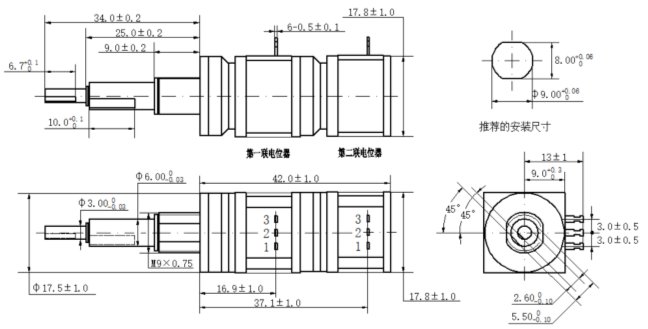

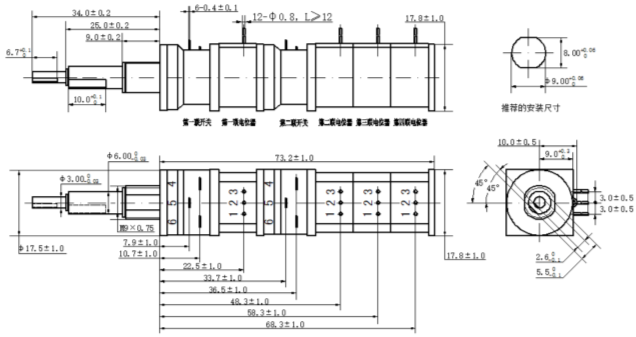

WH1701-5型/4WD18K2型外形图（圆引线）







说明：

图示位置为转轴的起始位置。转轴可从图示位置开始，顺时针旋转270°（其中，电位器有效电气行程240°）。

φ6转轴控制第一联电位器，φ3转轴控制第二联电位器；当顺时针旋转φ6转轴时，第一联电位器开始调节，电位器引出端1、2间分阻逐步增大；当顺时针旋转φ3转轴时，第二联电位器开始调节，电位器引出端1、2间分阻逐步增大。

每个电位器附带安装配件一套，包括橡胶板封圈、内齿弹性垫圈和六角螺母各一个。

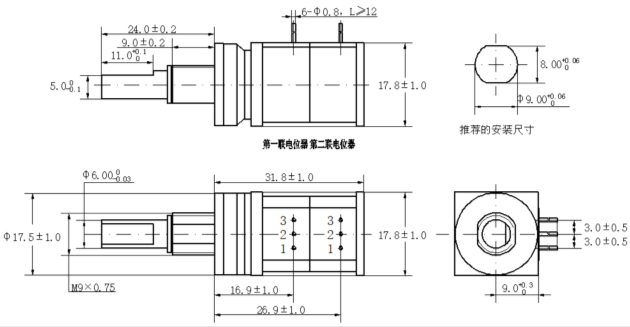

WH1701-6型/2WD18-2A型外形图（引出焊片）







说明：

图示位置为转轴的起始位置。转轴可从图示位置开始，顺时针旋转270°（其中，电位器有效电气行程约240°，居中）。

    当顺时针旋转转轴时，两联电位器的引出端1、2间分阻同时逐步增大。

    每个电位器附带安装配件一套，包括橡胶板封圈、内齿弹性垫圈和六角螺母各一个。



WH1701-7型外形图（圆引线）













5       电气原理图

因型号品种较多，不提供。





6       执行标准

WH1701系列/WD18系列电位器型号品种一览表
