WIW3296型预调玻璃釉电位器

WIW3296型多圈预调玻璃釉电位器

█ 多圈/玻璃釉/密封

█ 9.5mm×9.5mm×5mm

█ 可提供多种安装方式

█ 可提供带旋柄产品

一 产品主要技术指标

  1 阻值：10Ω~2MΩ

  2 标称阻值允许偏差：±10%

  3 终端电阻：≤1%R或2Ω，取其较大者

  4 接触电阻变化：≤3%R或3Ω，取其较大者

  5 绝缘电阻：500Vdc，Ri≥1GΩ

  6 耐电压：101.3 kPa 500Vac，8.5 kPa 315Vac

 7 额定功率（最高工作电压300V）：0.5W（70℃）

  8工作温度范围：-55℃ ~ +125℃

 9电阻温度系数：≤±100×10-6/℃

10 机械耐久性：200周，ΔR≤±3%R

11 电气耐久性：70℃，0.5W，1000h，ΔR≤±3%R

12 稳态湿热：ΔR≤±3%R，Ri≥100MΩ

13 碰撞：390m/s2，4000次，ΔR≤±1%R

14 振动：（10~2000）Hz，0.75mm或98m/s2/，6h，ΔR≤±1%R，Δ（Uab/Uac）≤±2%

15 起动力矩：≤36mN·m

16 有效电行程：（25±2）圈

17 总机械行程：（28±2）圈

18 本体体积：9.5mm×9.5mm×5mm

19 标准包装：50只/管

二 产品工作原理

通过调节外部螺杆，驱动内部蜗轮转动，从而带动固定在蜗轮上的动触点（电刷）在陶瓷基体表面的电阻体上滑动，通过外部引出端1、2或2、3获得可以调节的电输出。

三 产品外形及安装尺寸

图1. WIW 3296W型外形图

图2. WIW 3296X型外形图

      图3. WIW 3296P型外形图

图4. WIW 3296Y型外形图

图5.WIW3296Z型外形图

四 产品使用注意事项

1 使用环境温度：-55℃～+125℃

2 推荐的焊接条件：≤280℃，≤5s

3 电位器连续工作时应按图6曲线降功耗：

图6 降功耗曲线

4 电位器连续工作时，施加电压应不大于额定工作电压；当额定电压超过最高工作电压时，施加电压应不大于最高工作电压。

5 引出端说明：

图7 引出端说明

6 订货指南：订货时应注明产品型号、引出端形式和标称阻值。产品条码标签内容说明如下：

P/N：WIW 3296 W—103-I—LF   Qty: 50   P.O.:5B201204001

①            ②    ③    ④          ⑤               ⑥

注：①产品型号；②引出方式；③阻值代码及产品级别；④环保标识；⑤每管数量；⑥生产批号。

图8条码标签内容说明

7 相关建议：WIW3296产品为预调电位器，传动系统为螺杆（金属）带动蜗轮（塑料）转动来调节输出，建议在进行高低温试验前，将产品的动触点（2端）调在有效行程的中间位置（避开两个端头），并且在调试过程中调节螺杆至端头时，若旋转两圈阻值（或输出电压）无变化，说明产品的2端已调到端头处，这时应反向调节螺杆，避免在端头处过度打滑，造成端头传动失效（蜗轮与螺杆在端头处经过多次反复打滑后蜗轮会严重磨损，二者啮合不上）。

8 电位器的标称阻值代码：电位器标称阻值代码用三位阿拉伯数字代表，前两位数表示阻值有效数字，第三位表示阻值有效数字后零的个数，单位为欧姆。

注：若用户有超出阻值系列产品需求时，可协商供货。

9 产品中有毒有害物质或元素的名称及含量：

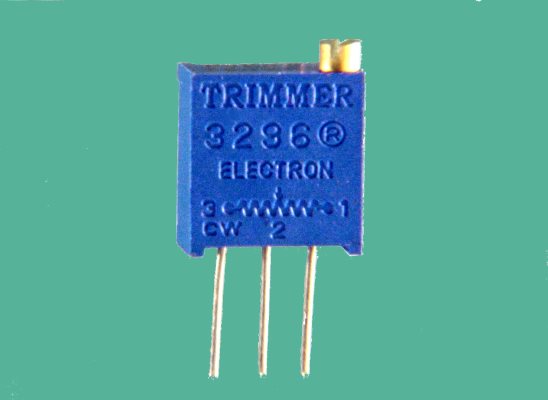

3296W

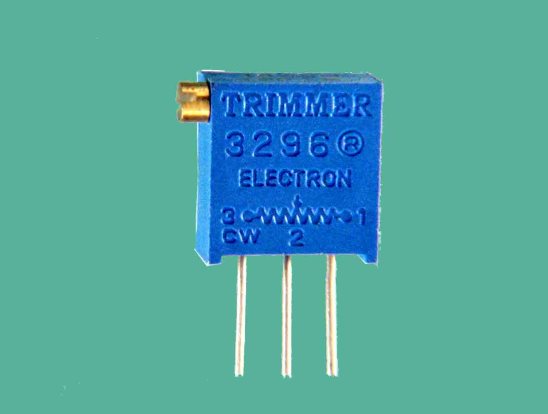

3296X
