表贴式功率负载 ( Alumina Terminations)
HR050A0R5Z
▍产品规格
①
产品型号：HR050A0R5Z
② 标称阻抗及精度：50Ω±5%
③ 额定功率：0.5W
④ 频 率：DC-6.0GHz
⑤ 电压驻波比：1.25:1
⑥ 工作温度：-55~+175℃
⑦ 温度系数：<200ppm/℃
⑧ 符合RoHS要求，基片材料：AlN
▍产品外形 （单位：mm）
HR050A002S2J
▍产品规格
②
产品型号：HR050A002S2J
② 标称阻抗及精度：50Ω±5%
③ 额定功率：2W
④ 频 率：DC-4.0GHz
⑤ 电压驻波比：1.2:1
⑥ 工作温度：-55~+150℃
⑦ 温度系数：<200ppm/℃
⑧ 符合RoHS要求，基片材料：AlN
▍产品外形 （单位：mm）
HR050A003S2
▍产品规格
① 产品型号：HR050A003S2
② 标称阻抗及精度：50Ω±5%
③ 额定功率：3W
④ 频 率：DC-9.0GHz
⑤ 电压驻波比：≤-18dB(DC～5GHz), ≤-15dB(5～9GHz)
⑥ 工作温度：-55~+150℃
⑦ 温度系数：<200ppm/℃
⑧ 符合RoHS要求，基片材料：AlN
▍产品外形 （单位：mm）
HR050A005S2TZ
▍产品规格
① 产品型号：HR050A005S2TZ
② 标称阻抗及精度：50Ω±5%
③ 额定功率：5W
④ 频 率：DC-6.0GHz
⑤ 电压驻波比：1.25:1
⑥ 工作温度：-55~+175℃
⑦ 温度系数：<200ppm/℃
⑧ 符合RoHS要求，基片材料：AlN
▍产品外形 （单位：mm）
HR050A008S2TZ
▍产品规格
① 产品型号：HR050A008S2TZ
② 标称阻抗及精度：50Ω±5%
③ 额定功率：8W
④ 频 率：5.0 GHz -6.0GHz
⑤ 电压驻波比：1.30:1
⑥ 工作温度：-55~+175℃
⑦ 温度系数：<200ppm/℃
⑧ 符合RoHS要求，基片材料：AlN
▍产品外形 （单位：mm）
HR050A010S2TZ
▍产品规格
① 产品型号：HR050A010S2TZ
② 标称阻抗及精度：50Ω±5%
③ 额定功率：10W
④ 频 率：5.0-6.0GHz
⑤ 电压驻波比：1.25:1
⑥ 工作温度：-55~+175℃
⑦ 温度系数：<200ppm/℃
⑧ 符合RoHS要求，基片材料：AlN
▍产品外形 （单位：mm）
HR050A012Z
▍产品规格
① 产品型号：HR050A012Z
② 标称阻抗及精度：50Ω±5%
③ 额定功率：12W
④ 频 率：DC-6.0GHz
⑤ 电压驻波比：1.25:1
⑥ 工作温度：-55~+175℃
⑦ 符合RoHS要求，基片材料：AlN
▍产品外形 （单位：mm）

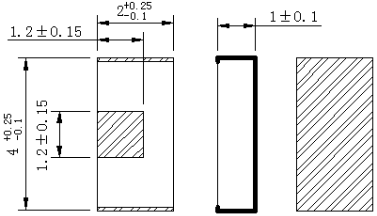

HR050A015S2Y
▍产品规格
① 产品型号：HR050A015S2Y
② 标称阻抗及精度：50Ω±5%
③ 额定功率：15W
④ 频 率：5.0-9.0GHz
⑤ 电压驻波比：1.30:1
⑥ 工作温度：-55~+150℃
⑦ 符合RoHS要求，基片材料：AlN
▍产品外形 （单位：mm）
HR050A020Z
▍产品规格
① 产品型号：HR050A020Z
② 标称阻抗及精度：50Ω±2%
③ 额定功率：20W
④ 频 率：DC-4GHz
⑤ 电压驻波比：1.10:1
⑥ 工作温度：-55~+175℃
⑦ 温度系数：<200ppm/℃
⑧ 符合RoHS要求，基片材料：AlN
▍产品外形 （单位：mm）
HR050A020S2Y
▍产品规格
① 产品型号：HR050A020S2Y
② 标称阻抗及精度：50Ω±5%
③ 额定功率：20W
④ 频 率：DC-8.5GHz
⑤ 电压驻波比：1.25:1
⑥ 工作温度：-55~+150℃
⑦ 温度系数：<200ppm/℃
⑧ 符合RoHS要求，基片材料：AlN
▍产品外形 （单位：mm）
HR050A030Y
▍产品规格
① 产品型号：HR050A030Y
② 标称阻抗及精度：50Ω±5%
③ 额定功率：30W
④ 频 率：DC-3.0GHz
⑤ 电压驻波比：1.15:1
⑥ 工作温度：-55~+150℃
⑦ 温度系数：<200ppm/℃
⑧ 符合RoHS要求，基片材料：AlN
▍产品外形 （单位：mm）
▍产品规格
① 产品型号：HR050A030Y-4
② 标称阻抗及精度：50Ω±5%
③ 额定功率：30W
④ 频 率：DC-4.0GHz
⑤ 电压驻波比：≤1.20(DC～2GHz), ≤1.35(2～3GHz) , ≤1.45(3～4GHz),
⑥ 工作温度：-55~+150℃
⑦ 符合RoHS要求，基片材料：AlN
▍产品外形 （单位：mm）

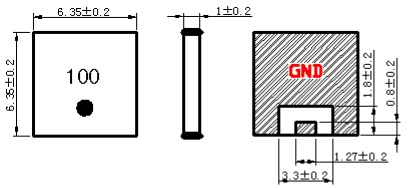

HR050A100S2Z-4
▍产品规格
① 产品型号：HR050A100S2Z-4
② 标称阻抗及精度：50Ω±5%
③ 额定功率：100W
④ 频 率：DC-4.0GHz
⑤ 电压驻波比：1.20:1
⑥ 工作温度：-55~+175℃
⑦ 符合RoHS要求，基片材料：AlN
▍产品外形 （单位：mm）

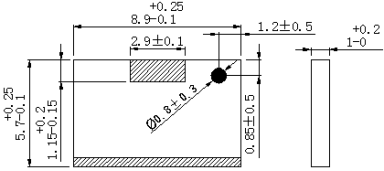

HR050A150S2Y
▍产品规格
① 产品型号：HR050A150S2Y
② 标称阻抗及精度：50Ω±5%
③ 额定功率：150W
④ 频 率：DC-2.5GHz
⑤ 电压驻波比：1.25:1
⑥ 工作温度：-55~+150℃
⑦ 符合RoHS要求，基片材料：AlN
▍产品外形 （单位：mm）
▍产品规格
① 产品型号：HR050A250S2Y-2.7
② 标称阻抗及精度：50Ω±5%
③ 额定功率：250W
④ 频 率：DC-2.7GHz
⑤ 电压驻波比：1.25:1
⑥ 工作温度：-55~+175℃
⑦ 符合RoHS要求，基片材料：AlN
▍产品外形 （单位：mm）
产品索引
表贴式功率负载
|
产品型号 |
阻抗 （Ω） |
功率 （W） |
频率 （GHz） |
VSWR MAX |
基板 材质 |
外形尺寸 |
||
|
长 |
宽 |
高 |
||||||
|
HR050A0R5Z |
50 |
0.5 |
6 |
1.25 |
AlN |
1 |
0.5 |
0.38 |
|
HR050A002S2J |
50 |
2 |
4 |
1.20 |
AlN |
1.1 |
0.7 |
0.3 |
|
HR050A003S2 |
50 |
3 |
9 |
1.20(DC～5GHz), 1.30(5～9GHz) |
AlN |
2 |
1.27 |
0.3 |
|
HR050A005S2TZ |
50 |
5 |
6 |
1.25 |
AlN |
2.54 |
1.27 |
0.4 |
|
HR050A008S2TZ |
50 |
8 |
5～6 |
1.30 |
AlN |
3 |
1.5 |
0.38 |
|
HR050A010S2TZ |
50 |
10 |
6 |
1.25 |
AlN |
5 |
2.5 |
0.6 |
|
HR050A010S1 |
50 |
10 |
4 |
1.10 |
AlN |
5 |
2.5 |
0.6 |
|
HR050A010S3 |
50 |
10 |
4 |
1.10 |
AlN |
5 |
2.5 |
0.6 |
|
HR050A012Z |
50 |
12 |
6 |
1.25 |
AlN |
3 |
1.5 |
0.38 |
|
HR050A015S2Y |
50 |
15 |
5～9 |
1.30 |
AlN |
4 |
2 |
1 |
|
HR050A020Z-A |
50 |
20 |
4 |
1.10 |
AlN |
5 |
2.5 |
0.6 |
|
HR050A020Z |
50 |
20 |
4 |
1.10 |
AlN |
5 |
2.5 |
0.6 |
|
HR050A020S2Y |
50 |
20 |
8.5 |
1.30 |
AlN |
4 |
2 |
1 |
|
HR050A030Y |
50 |
30 |
3 |
1.15 |
AlN |
5 |
2.5 |
1 |
|
HR050A030Y-4 |
50 |
30 |
4 |
1.20(DC～2GHz), 1.35(2～3GHz) , 1.45(3～4GHz), |
AlN |
5 |
2.5 |
1 |
|
HR050A100S2TZ |
50 |
100 |
3 |
1.22 |
AlN |
6.35 |
6.35 |
1 |
|
HR050A100S2Z-4 |
50 |
100 |
4 |
1.20 |
AlN |
6.35 |
6.35 |
1 |
|
HR050A100ZT |
50 |
100 |
3 |
1.20 |
AlN |
6 |
6 |
1 |
|
HR050A150S2Y |
50 |
150 |
2.5 |
1.25 |
AlN |
8.9 |
5.7 |
1 |
|
HR050A150S2P |
50 |
150 |
2.5 |
1.20（DC～1.7 GHz）； 1.11（1.7～2.2 GHz）； 1.25（2.2～2.5 GHz） |
AlN |
8.9 |
5.7 |
1 |
|
HR050A250P |
50 |
250 |
2.7 |
1.25 |
AlN |
9.55 |
5.7 |
1 |
|
HR050A250S2Y-2.7 |
50 |
250 |
2.7 |
1.25 |
AlN |
9.55 |
5.7 |
1 |
