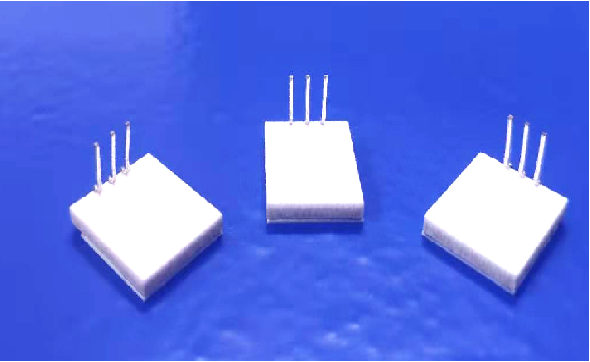

厚膜电容式陶瓷压力传感器
Thick Film Capacitive Ceramic Pressure Sensor Datasheet
◆ 产品特点Feature
① 采用陶瓷厚膜一体化技术，性能优良，体积小，封装灵活
Use ceramic thick film integrated piezoresistive technology, excellent performance, small size and flexible package.
② 耐腐蚀，不用隔离可直接接触、测量腐蚀性介质
Corrosion resistant, can directly contact and measure corrosive medium without isolation.
③ 作为理想的压力感应元件，易于与变送器电子电路一体化理想集成
As a pressure sensing element, it is easy to integrate with the transmitter electronics.
④ 可靠性高、稳定性好、成本低，可大规模批量生产
High reliability, good stability, low cost, and large-scale mass production.
⑤ 满足欧盟20011/65/EU指令关于有毒有害物质限制要求
Meet the EU 2011/65/EU directive
◆ 应用范围Application
汽车空调 Automotive Air Conditioner
空气压缩机 Air compressor
水压水位 Water pressure test, Water leve test
机油压力Oil pressure
◆ 环境温度条件Environment characteristics
工作温度范围Operating temperature： -40℃ ～ +135 ℃
贮存温度范围Storage temperature： -40℃ ～ +150 ℃
◆ 主要参数Key parameter
电源电压Supply Voltage： 5±5%Vdc
电源电流Supply Currert： ＜10mA
静态测量电容容量Capacity： 6-12 pf
测量电容容量变化量Variation in capacity： ≥1.5 pf
线性\迟滞\重复性Linearity/hysteresis/repetition： ＜1.0%FS（-40℃ ～ 135 ℃）
温度漂移Thermal Span Shift： ＜0.025%/ FS /℃（-30℃ ～ 120 ℃）
◆ 机械特性Mechanical characteristics
压力量程规格、过载压力、破坏压力的对应关系见表1。
Pressure range, overload pressure and burst pressure is shown in Table 1.
表Table 1
|
压力量程（bar） Pressure range |
过载压力（bar） Overload pressure |
破坏压力（bar） Burst pressure |
|
0……10 |
15 |
25 |
|
0……20 |
30 |
50 |
|
0……30 |
45 |
75 |
|
0……50 |
75 |
125 |
◆ 材质特性Material characteristics
接触介质材料Contact medium material： Al2O3-96%
焊盘Pads： PdAg
重量Weight： 3g
尺寸Dimensions： 14.7*12.5*8.4(unit:mm)
◆ 外形尺寸、引脚功能Product dimensions、Pin function
电路引脚功能见表2。 Circuit pin function is shown in Table 2.
表Table 2
|
引脚编号 Pin No. |
功 能 描 述 Function description |
|---|---|
|
1 |
测量电容和参考电容公共端Meaurement capacitance and reference capacitance common end |
|
2 |
参考电容端Peference capacitance end |
|
3 |
测量电容端Meaurement capacitance end |
产品外形尺寸见图1。Product dimensions are shown in Figure 1
|
2.44 |
|
12.5±0.3 |
单位unit:mm
|
2.44 |
|
14.7±0.3 |
|
12.5±0.3 |
|
感压区 Φ7.62 |
|
2.4±0.2 |
|
3 2 1 |
|
6±1 |
|
3 2 1 |
图1 产品外形及尺寸
Product shape and size
◆ 产品命名原则和订货编号Product naming principles and Ordering code
CYR -HJ×××
压力量程Pressure range（单位Unit：bar）
产品型号Product type
例如For example：
CYR-HJ030→厚膜电容式陶瓷压力传感器Thick Film Ceramic Pressure Sensor，压力量程Pressure range：30bar。
