全国产化微电路模块DC/DC变换器系列
产品特点
·标准英寸制/砖型模块电源
·100%国产化
·输入输出隔离
·高效率低纹波
·五面金属封装
·具有欠压、过流、短路保护功能
·具有较高可靠性
·具有禁止功能
·模块内部通过导热灌封胶处理，具有优异的导热性能
·工作温度TC:-55℃~105℃
·执行GJB10164-2021微电路模块通用规范
·应用范围广，广泛应用于航天、航空、舰载、兵器等领域
全国产化微电路模块

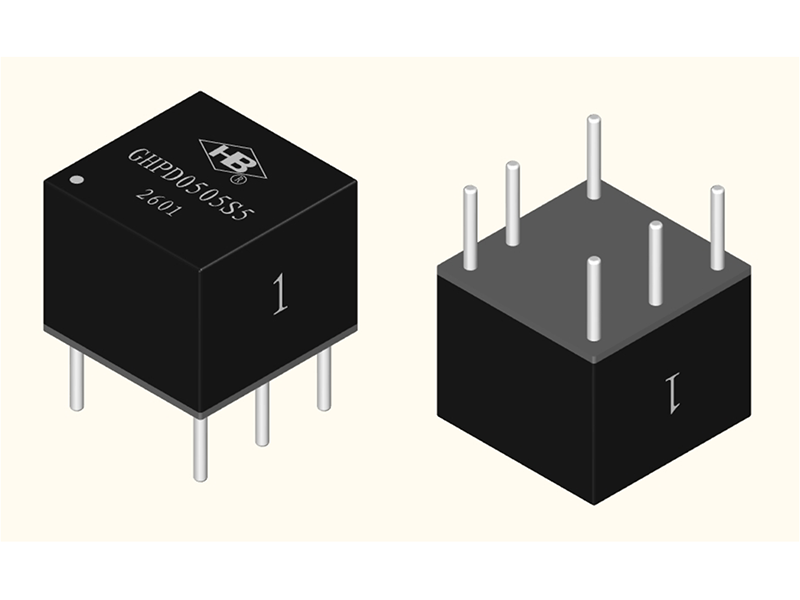

1/4英寸系列隔离型DC/DC变换器(GJB10164-2021)

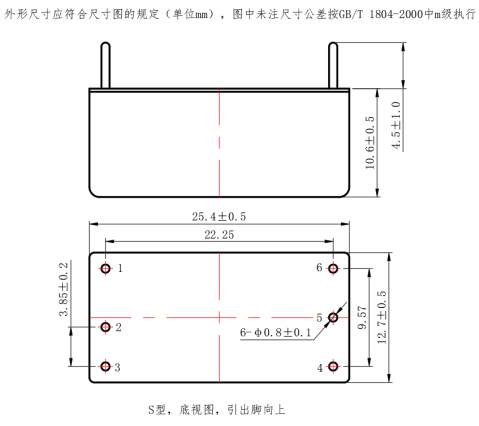

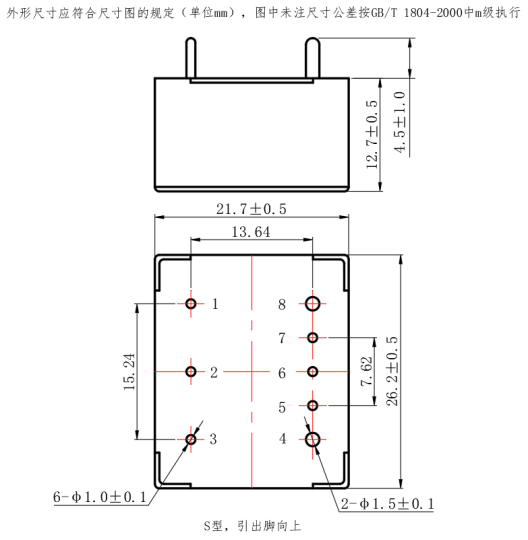

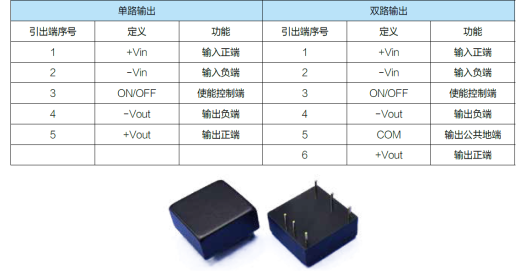

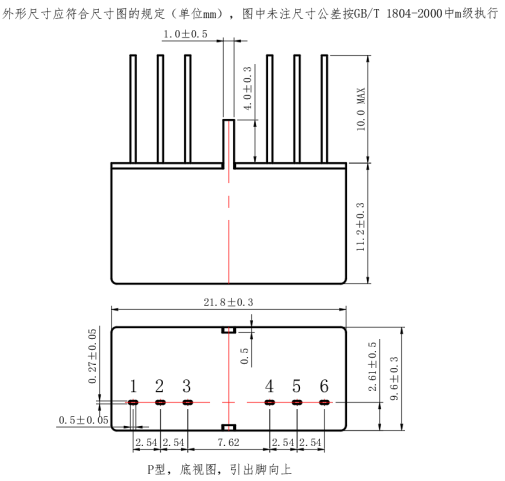

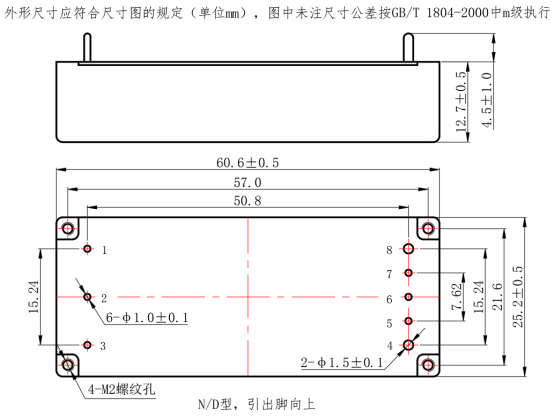

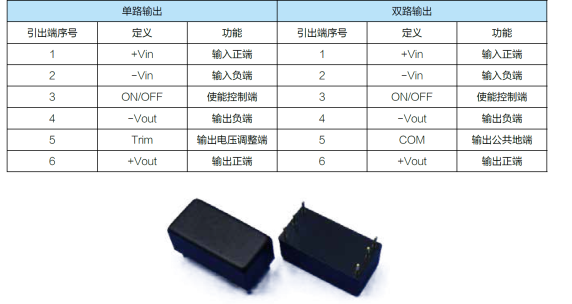

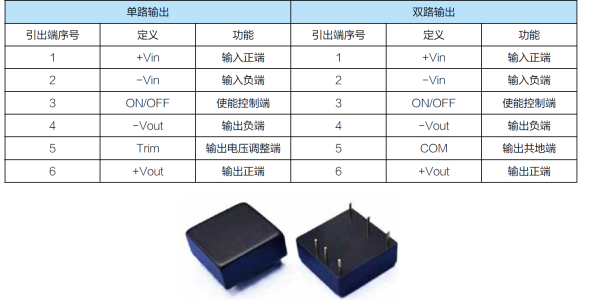

外形尺寸及引出端定义
1/4英寸系列隔离型DC/DC变换器(GJB10164-2021)
|
规格型号 |
输入电压范围（V） |
输入标称电压(V) |
输出路数 |
输出电压/输出电流 |
输出功率 |
效率(%) |
纹波(mV) |
工作温度范围 |
|
GHPD28V3R3S5 |
9～40 |
28 |
单路 |
3.3V/1.5A |
5W |
73 |
30 |
-55℃~+105℃ |
|
GHPD28V05S5 |
9～40 |
28 |
单路 |
5V/1A |
5W |
79 |
30 |
-55℃~+105℃ |
|
GHPD28V12S5 |
9～40 |
28 |
单路 |
12V/0.41A |
5W |
80 |
50 |
-55℃~+105℃ |
|
GHPD28V15S5 |
9～40 |
28 |
单路 |
15V/0.33A |
5W |
84 |
60 |
-55℃~+105℃ |
|
GHPD28V24S5 |
9～40 |
28 |
单路 |
24V/0.21A |
5W |
84 |
60 |
-55℃~+105℃ |
|
GHPD28V28S5 |
9～40 |
28 |
单路 |
28V/0.17A |
5W |
85 |
40 |
-55℃~+105℃ |
|
GHPD28V05D5 |
9～40 |
28 |
双路 |
±5V/±0.5A |
5W |
80 |
30 |
-55℃~+105℃ |
|
GHPD28V12D5 |
9～40 |
28 |
双路 |
±12V/±0.2A |
5W |
80 |
50 |
-55℃~+105℃ |
|
GHPD28V15D5 |
9～40 |
28 |
双路 |
±15V/±0.16A |
5W |
83 |
60 |
-55℃~+105℃ |

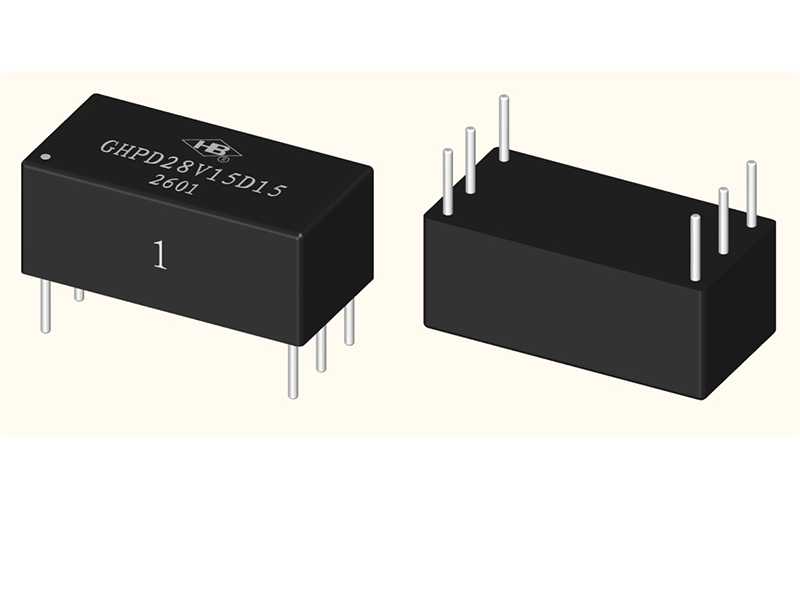

1/2英寸系列隔离型DC/DC变换器(GJB10164-2021)

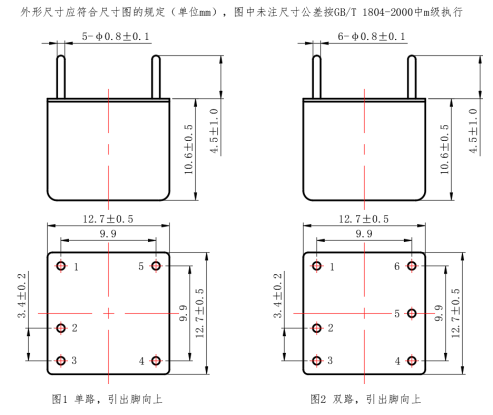

外形尺寸及引出端定义
1/2英寸系列隔离型DC/DC变换器(GJB10164-2021)
|
规格型号 |
输入电压范围（V） |
输入标称电压(V) |
输出路数 |
输出电压/输出电流 |
输出功率 |
效率(%) |
纹波(mV) |
工作温度范围 |
|
GHPD28V3R3S10 |
9～40 |
28 |
单路 |
3.3V/3A |
10W |
82 |
50 |
-55℃~+105℃ |
|
GHPD28V05S15 |
9～40 |
28 |
单路 |
5V/3A |
15W |
86 |
50 |
-55℃~+105℃ |
|
GHPD28V06S15 |
9～40 |
28 |
单路 |
6V/2.5A |
15W |
86 |
50 |
-55℃~+105℃ |
|
GHPD28V12S15 |
9～40 |
28 |
单路 |
12V/1.25A |
15W |
86 |
60 |
-55℃~+105℃ |
|
GHPD28V15S15 |
9～40 |
28 |
单路 |
15V/1A |
15W |
84 |
80 |
-55℃~+105℃ |
|
GHPD28V24S15 |
9～40 |
28 |
单路 |
24V/0.62A |
15W |
85 |
80 |
-55℃~+105℃ |
|
GHPD28V28S15 |
9～40 |
28 |
单路 |
28V/0.53A |
15W |
85 |
80 |
-55℃~+105℃ |
|
GHPD28V05D15 |
9～40 |
28 |
双路 |
±5V/±1.5A |
15W |
80 |
50 |
-55℃~+105℃ |
|
GHPD28V12D15 |
9～40 |
28 |
双路 |
±12V/±0.62A |
15W |
85 |
60 |
-55℃~+105℃ |
|
GHPD28V15D15 |
9～40 |
28 |
双路 |
±15V/±0.5A |
15W |
86 |
80 |
-55℃~+105℃ |
1英寸系列隔离型DC/DC变换器(GJB10164-2021)

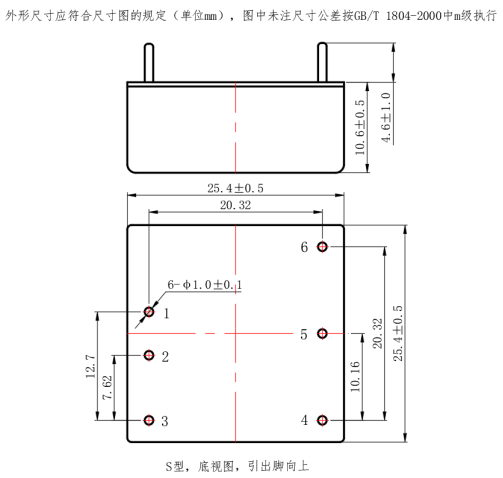

外形尺寸及引出端定义
1英寸系列隔离型DC/DC变换器(GJB10164-2021)
|
规格型号 |
输入电压范围（V） |
输入标称电压(V) |
输出路数 |
输出电压/输出电流 |
输出功率 |
效率(%) |
纹波(mV) |
工作温度范围 |
|
GHPD28V05S30C3 |
9～40 |
28 |
单路 |
5V/6A |
30W |
85 |
50 |
-55℃~+105℃ |
|
GHPD28V12S30C3 |
9～40 |
28 |
单路 |
12V/2.5A |
30W |
86 |
60 |
-55℃~+105℃ |
|
GHPD28V15S30C3 |
9～40 |
28 |
单路 |
15V/2A |
30W |
86 |
60 |
-55℃~+105℃ |
|
GHPD28V28S30C3 |
9～40 |
28 |
单路 |
28V/1.07A |
30W |
87 |
100 |
-55℃~+105℃ |
|
GHPD28V05D30C3 |
9～40 |
28 |
双路 |
±5V/±3A |
30W |
83 |
60 |
-55℃~+105℃ |
|
GHPD28V12D30C3 |
9～40 |
28 |
双路 |
±12V/±1.25A |
30W |
87 |
60 |
-55℃~+105℃ |
|
GHPD28V15D30C3 |
9～40 |
28 |
双路 |
±15V/±1A |
30W |
88 |
80 |
-55℃~+105℃ |
1W系列隔离型DC/DC变换器(GJB10164-2021)

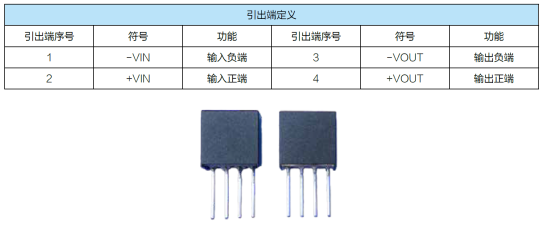

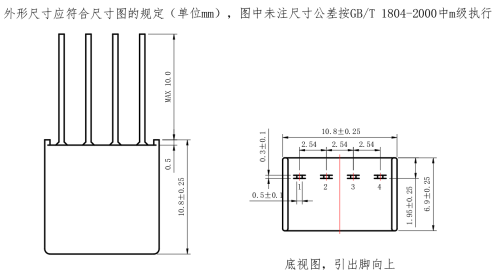

外形尺寸及引出端定义
1W系列隔离型DC/DC变换器(GJB10164-2021)
|
规格型号 |
输入电压范围（V） |
输入标称电压(V) |
输出路数 |
输出电压/输出电流 |
输出功率 |
效率(%) |
纹波(mV) |
工作温度 范围 |
|
GHPD053R3S1 |
4.5～5.5 |
5 |
单路 |
3.3V/0.3A |
1W |
84 |
40 |
-55℃~+105℃ |
|
GHPD0505S1 |
4.5～5.5 |
5 |
单路 |
5V/0.2A |
1W |
88 |
30 |
-55℃~+105℃ |
|
GHPD1205S1 |
10.8～13.2 |
12 |
单路 |
5V/0.2A |
1W |
86 |
30 |
-55℃~+105℃ |
|
GHPD0512S1 |
4.5～5.5 |
5 |
单路 |
12V/0.083A |
1W |
86 |
50 |
-55℃~+105℃ |
|
GHPD1212S1 |
10.8～13.2 |
12 |
单路 |
12V/0.083 |
1W |
85 |
50 |
-55℃~+105℃ |
|
GHPD1515S1 |
14～16 |
15 |
单路 |
15V/0.066 |
1W |
85 |
50 |
-55℃~+105℃ |

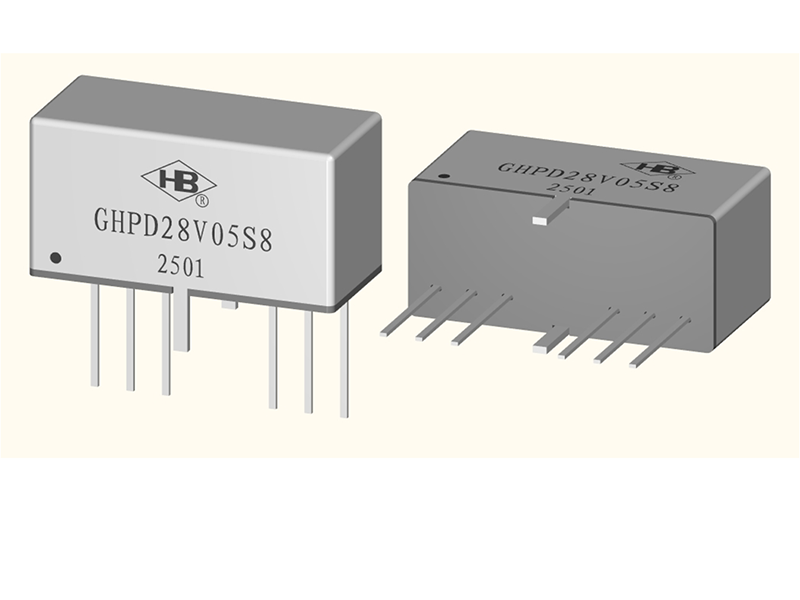

8W系列隔离型DC/DC变换器(GJB10164-2021)

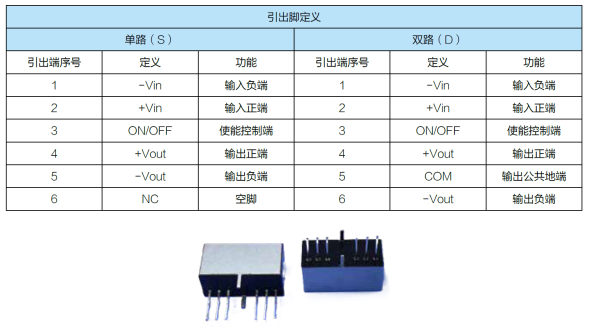

外形尺寸及引出端定义
8W系列隔离型DC/DC变换器(GJB10164-2021)
|
规格型号 |
输入电压范围（V） |
输入标称电压(V) |
输出路数 |
输出电压/输出电流 |
输出功率 |
效率(%) |
纹波(mV) |
工作温度范围 |
|
GHPD28V05S8 |
9～40 |
28 |
单路 |
5V/1.6A |
8W |
80 |
50 |
-55℃~+105℃ |
|
GHPD28V12S8 |
9～40 |
28 |
单路 |
12V/0.7A |
8W |
83 |
60 |
-55℃~+105℃ |
|
GHPD28V15S8 |
9～40 |
28 |
单路 |
15V/0.53A |
8W |
85 |
80 |
-55℃~+105℃ |
|
GHPD28V05D8 |
9～40 |
28 |
双路 |
±5V/±0.8A |
8W |
80 |
50 |
-55℃~+105℃ |
|
GHPD28V12D8 |
9～40 |
28 |
双路 |
±12V/±0.33A |
8W |
84 |
60 |
-55℃~+105℃ |
|
GHPD28V15D8 |
9～40 |
28 |
双路 |
±15V/±0.26A |
8W |
85 |
80 |
-55℃~+105℃ |

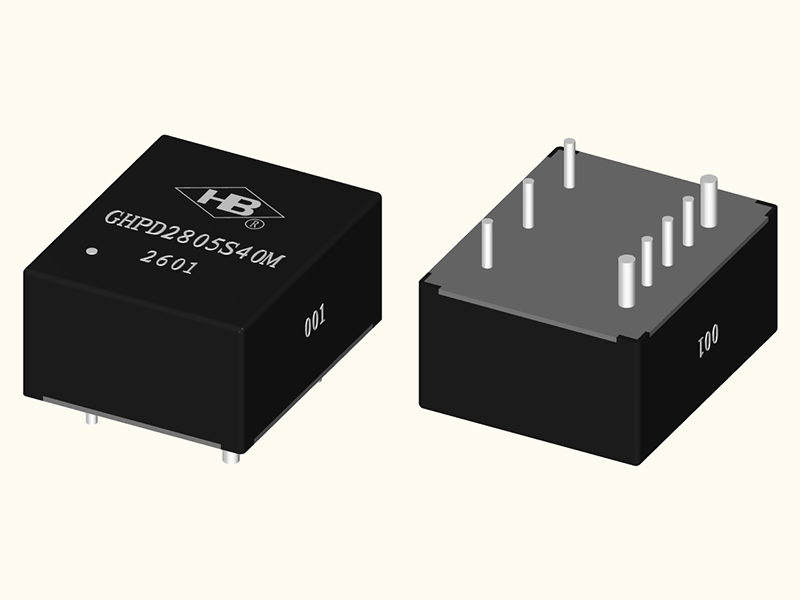

1/32砖系列隔离型DC/DC变换器(GJB10164-2021)

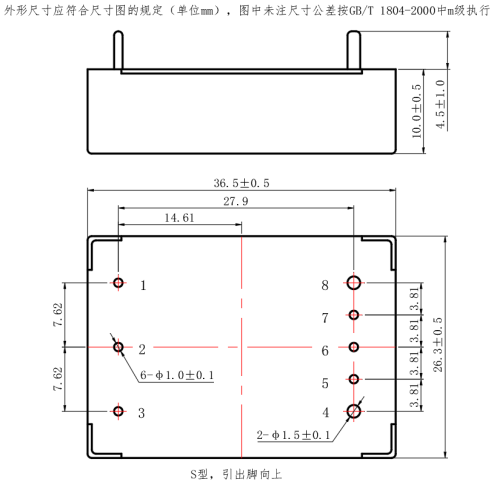

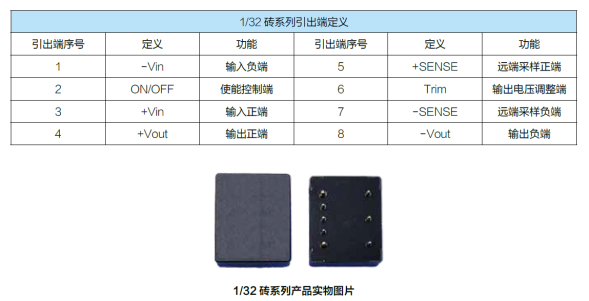

外形尺寸及引出端定义
1/32砖系列隔离型DC/DC变换器(GJB10164-2021)
|
规格型号 |
输入电压范围（V） |
输入标称电压(V) |
输出路数 |
输出电压/输出电流 |
输出功率 |
效率(%) |
纹波(mV) |
工作温度范围 |
|
GHPD28V3R3S25M |
9～40 |
28 |
单路 |
3.3V/6A |
25W |
84 |
40 |
-55℃~+105℃ |
|
GHPD28V05S25M |
9～40 |
28 |
单路 |
5V/5A |
25W |
85 |
60 |
-55℃~+105℃ |
|
GHPD28V12S25M |
9～40 |
28 |
单路 |
12V/2.1A |
25W |
87 |
60 |
-55℃~+105℃ |
|
GHPD28V15S25M |
9～40 |
28 |
单路 |
15V/1.67A |
25W |
87 |
80 |
-55℃~+105℃ |
|
GHPD28V28S25M |
9～40 |
28 |
单路 |
28V/0.89A |
25W |
88 |
100 |
-55℃~+105℃ |
|
GHPD283R3S40M |
18～36 |
28 |
单路 |
3.3V/10A |
40W |
84 |
40 |
-55℃~+105℃ |
|
GHPD2805S40M |
18～36 |
28 |
单路 |
5V/8A |
40W |
85 |
60 |
-55℃~+105℃ |
|
GHPD2812S40M |
18～36 |
28 |
单路 |
12V/3.3A |
40W |
87 |
60 |
-55℃~+105℃ |
|
GHPD2815S40M |
18～36 |
28 |
单路 |
15V/2.67A |
40W |
87 |
80 |
-55℃~+105℃ |
|
GHPD2828S40M |
18～36 |
28 |
单路 |
28V/1.43A |
40W |
88 |
100 |
-55℃~+105℃ |

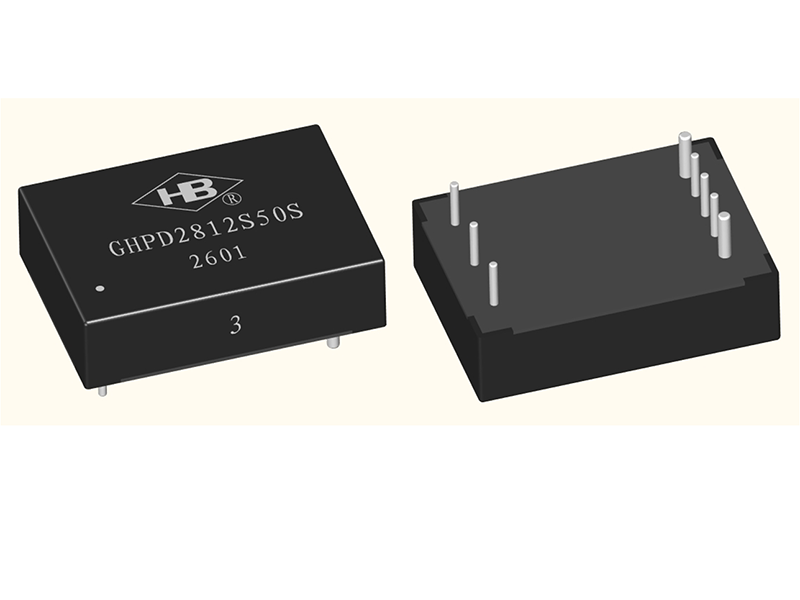

1/16砖系列隔离型DC/DC变换器(GJB10164-2021)

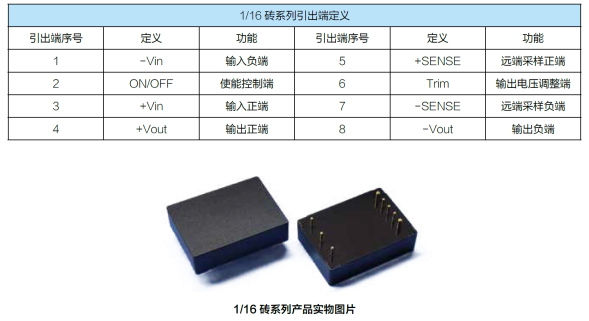

外形尺寸及引出端定义
1/16砖系列隔离型DC/DC变换器(GJB10164-2021)
|
规格型号 |
输入电压范围（V） |
输入标称电压(V) |
输出路数 |
输出电压/输出电流 |
输出功率 |
效率(%) |
纹波(mV) |
工作温度范围 |
|
GHPD28V3R3S66S |
9～40 |
28 |
单路 |
3.3V/20A |
66W |
88 |
40 |
-55℃~+105℃ |
|
GHPD28V05S75S |
9～40 |
28 |
单路 |
5V/15A |
75W |
89 |
50 |
-55℃~+105℃ |
|
GHPD28V12S80S |
9～40 |
28 |
单路 |
12V/6.67A |
80W |
90 |
60 |
-55℃~+105℃ |
|
GHPD28V15S80S |
9～40 |
28 |
单路 |
15V/5.3A |
80W |
92 |
60 |
-55℃~+105℃ |
|
GHPD28V24S80S |
9～40 |
28 |
单路 |
24V/3.3A |
80W |
91 |
100 |
-55℃~+105℃ |
|
GHPD28V28S80S |
9～40 |
28 |
单路 |
28V/2.85A |
80W |
91 |
120 |
-55℃~+105℃ |
|
GHPD283R3S66S |
16～40 |
28 |
单路 |
3.3V/20A |
66W |
89 |
33 |
-55℃~+105℃ |
|
GHPD2805S100S |
16～40 |
28 |
单路 |
5V/20A |
100W |
89 |
50 |
-55℃~+105℃ |
|
GHPD286R5S100S |
16～40 |
28 |
单路 |
6.5V/14.3A |
100W |
89 |
65 |
-55℃~+105℃ |
|
GHPD2809S100S |
16～40 |
28 |
单路 |
9V/11.1A |
100W |
89 |
90 |
-55℃~+105℃ |
|
GHPD2812S100S |
16～40 |
28 |
单路 |
12V/8.3A |
100W |
89 |
120 |
-55℃~+105℃ |
|
GHPD2815S100S |
16～40 |
28 |
单路 |
15V/6.7A |
100W |
89 |
150 |
-55℃~+105℃ |
|
GHPD2818S100S |
16～40 |
28 |
单路 |
18V/5.6A |
100W |
89 |
180 |
-55℃~+105℃ |
|
GHPD2824S100S |
16～40 |
28 |
单路 |
24V/4.2A |
100W |
89 |
240 |
-55℃~+105℃ |
|
GHPD2828S100S |
16～40 |
28 |
单路 |
28V/3.6A |
100W |
89 |
280 |
-55℃~+105℃ |
|
GHPD2836S100S |
16～40 |
28 |
单路 |
36V/2.8A |
100W |
89 |
360 |
-55℃~+105℃ |
|
GHPD2848S100S |
16～40 |
28 |
单路 |
48V/2.1A |
100W |
89 |
480 |
-55℃~+105℃ |
|
GHPD27005S50S |
180～425 |
270 |
单路 |
5V/10A |
50W |
88 |
40 |
-55℃~+105℃ |
|
GHPD27012S50S |
180～425 |
270 |
单路 |
12V/4.17A |
50W |
88 |
50 |
-55℃~+105℃ |
|
GHPD27015S50S |
180～425 |
270 |
单路 |
15V/3.3A |
50W |
89 |
60 |
-55℃~+105℃ |
|
GHPD27024S50S |
180～425 |
270 |
单路 |
24V/2.1A |
50W |
90 |
60 |
-55℃~+105℃ |
|
GHPD27028S50S |
180～425 |
270 |
单路 |
28V/1.8A |
50W |
90 |
100 |
-55℃~+105℃ |
|
GHPD27048S50S |
180～425 |
270 |
单路 |
48V/1.04A |
50W |
90 |
120 |
-55℃~+105℃ |

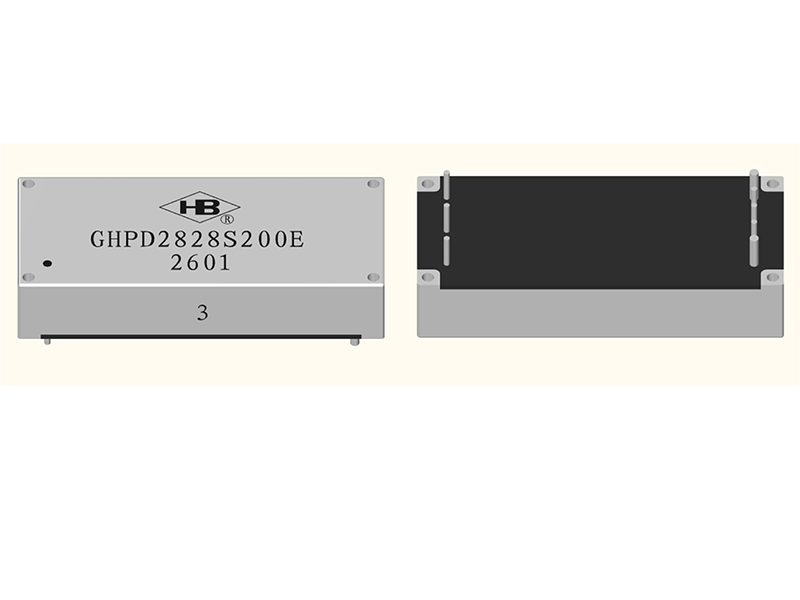

1/8砖系列隔离型DC/DC变换器(GJB10164-2021)

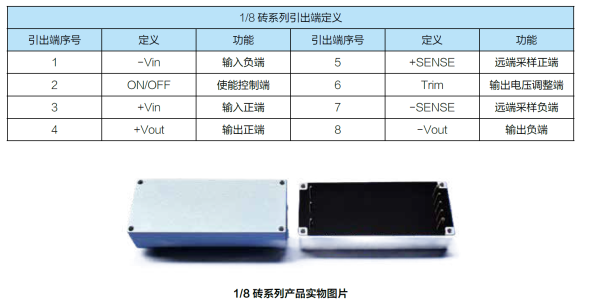

外形尺寸及引出端定义
1/8砖系列隔离型DC/DC变换器(GJB10164-2021)
|
规格型号 |
输入电压范围（V） |
输入标称电压(V) |
输出路数 |
输出电压/输出电流 |
输出功率 |
效率(%) |
纹波(mV) |
工作温度范围 |
|
GHPD28V3R3S100E |
9～40 |
28 |
单路 |
3.3V/30A |
100W |
89 |
40 |
-55℃~+105℃ |
|
GHPD28V05S120E |
9～40 |
28 |
单路 |
5V/24A |
120W |
90 |
50 |
-55℃~+105℃ |
|
GHPD28V12S120E |
9～40 |
28 |
单路 |
12V/10A |
120W |
91 |
60 |
-55℃~+105℃ |
|
GHPD28V15S120E |
9～40 |
28 |
单路 |
15V/8A |
120W |
91 |
80 |
-55℃~+105℃ |
|
GHPD28V24S120E |
9～40 |
28 |
单路 |
24V/5A |
120W |
91 |
100 |
-55℃~+105℃ |
|
GHPD28V28S120E |
9～40 |
28 |
单路 |
28V/4.3A |
120W |
91 |
100 |
-55℃~+105℃ |
|
GHPD28V48S120E |
9～40 |
28 |
单路 |
48V/2.5A |
120W |
91 |
120 |
-55℃~+105℃ |
|
GHPD283R3S150E |
18～36 |
28 |
单路 |
3.3V/50A |
150W |
89 |
40 |
-55℃~+105℃ |
|
GHPD2805S200E |
18～36 |
28 |
单路 |
5V/40A |
200W |
90 |
50 |
-55℃~+105℃ |
|
GHPD2812S200E |
18～36 |
28 |
单路 |
12V/16.7A |
200W |
92 |
60 |
-55℃~+105℃ |
|
GHPD2815S200E |
18～36 |
28 |
单路 |
15V/13.3A |
200W |
92 |
80 |
-55℃~+105℃ |
|
GHPD2824S200E |
18～36 |
28 |
单路 |
24V/8.3A |
200W |
93 |
100 |
-55℃~+105℃ |
|
GHPD2828S200E |
18～36 |
28 |
单路 |
28V/7.1A |
200W |
93 |
100 |
-55℃~+105℃ |
|
GHPD2848S200E |
18～36 |
28 |
单路 |
48V/4.2A |
200W |
93 |
120 |
-55℃~+105℃ |
|
GHPD283R3S100E |
16～40 |
28 |
单路 |
3.3V/30.3A |
100W |
89 |
33 |
-55℃~+105℃ |
|
GHPD2805S150E |
16～40 |
28 |
单路 |
5V/30A |
150W |
89 |
50 |
-55℃~+105℃ |
|
GHPD286R5S150E |
16～40 |
28 |
单路 |
6.5V/23.1A |
150W |
89 |
65 |
-55℃~+105℃ |
|
GHPD2809S150E |
16～40 |
28 |
单路 |
9V/16.7A |
150W |
89 |
90 |
-55℃~+105℃ |
|
GHPD2812S150E |
16～40 |
28 |
单路 |
12V/12.5A |
150W |
89 |
120 |
-55℃~+105℃ |
|
GHPD2815S150E |
16～40 |
28 |
单路 |
15V/10A |
150W |
89 |
150 |
-55℃~+105℃ |
|
GHPD2818S150E |
16～40 |
28 |
单路 |
18V/8.3A |
150W |
89 |
180 |
-55℃~+105℃ |
|
GHPD2824S150E |
16～40 |
28 |
单路 |
24V/6.3A |
150W |
89 |
240 |
-55℃~+105℃ |
|
GHPD2828S150E |
16～40 |
28 |
单路 |
28V/5.4A |
150W |
89 |
280 |
-55℃~+105℃ |
|
GHPD2836S150E |
16～40 |
28 |
单路 |
36V/4.2A |
150W |
89 |
360 |
-55℃~+105℃ |
|
GHPD2848S150E |
16～40 |
28 |
单路 |
48V/3.1A |
150W |
89 |
480 |
-55℃~+105℃ |

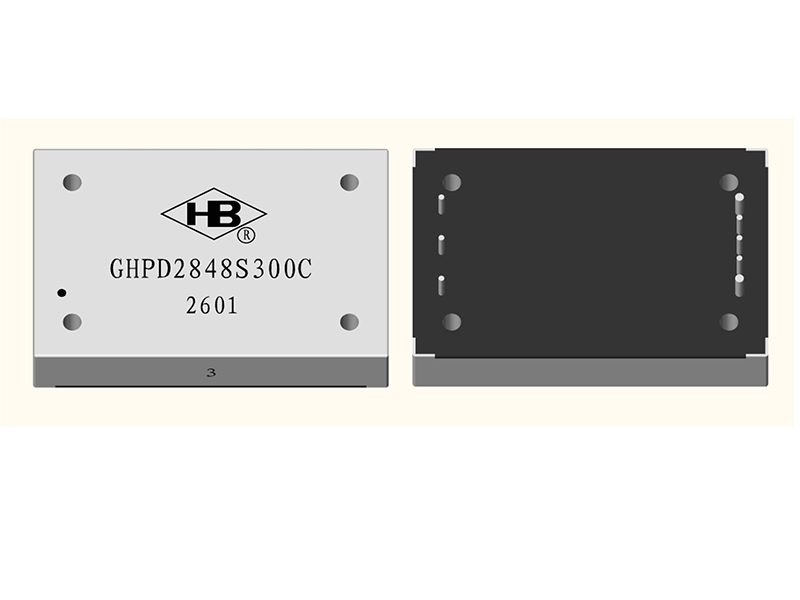

1/4砖系列隔离型DC/DC变换器(GJB10164-2021)

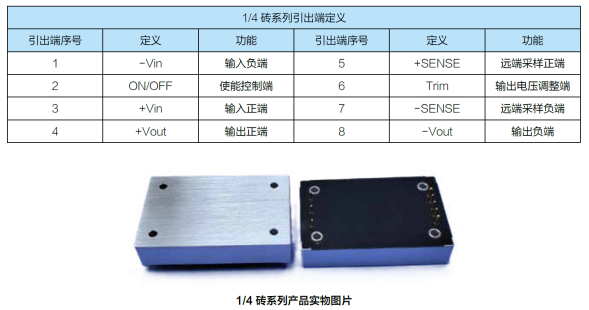

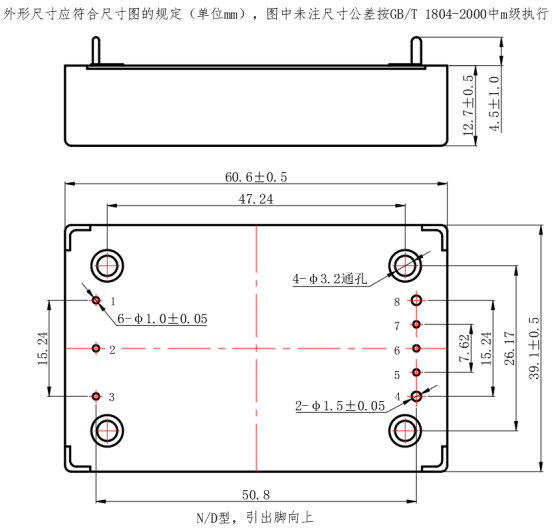

外形尺寸及引出端定义
1/4砖系列隔离型DC/DC变换器(GJB10164-2021)
|
规格型号 |
输入电压范围（V） |
输入标称电压(V) |
输出路数 |
输出电压/输出电流 |
输出功率 |
效率(%) |
纹波(mV) |
工作温度范围 |
|
GHPD2805S250C |
18～36 |
28 |
单路 |
5V/50A |
250W |
91 |
50 |
-55℃~+105℃ |
|
GHPD2812S300C |
18～36 |
28 |
单路 |
12V/25A |
300W |
93 |
60 |
-55℃~+105℃ |
|
GHPD2824S300C |
18～36 |
28 |
单路 |
24V/12.5A |
300W |
93 |
100 |
-55℃~+105℃ |
|
GHPD2828S300C |
18～36 |
28 |
单路 |
28V/10.7A |
300W |
93 |
100 |
-55℃~+105℃ |
|
GHPD2848S300C |
18～36 |
28 |
单路 |
48V/6.3A |
300W |
93 |
150 |
-55℃~+105℃ |
|
GHPD4860S300C |
36～75 |
48 |
单路 |
60V/5A |
300W |
92 |
600 |
-55℃~+105℃ |
|
GHPD11005S200C |
60～160 |
110 |
单路 |
5V/40A |
200W |
90 |
50 |
-55℃~+105℃ |
|
GHPD27005S250C |
180～425 |
270 |
单路 |
5V/50A |
250W |
91 |
50 |
-55℃~+105℃ |
|
GHPD27012S300C |
180～425 |
270 |
单路 |
12V/25A |
300W |
93 |
60 |
-55℃~+105℃ |
|
GHPD27024S300C |
180～425 |
270 |
单路 |
24V/12.5A |
300W |
94 |
100 |
-55℃~+105℃ |
|
GHPD27028S300C |
180～425 |
270 |
单路 |
28V/10.7A |
300W |
94 |
100 |
-55℃~+105℃ |
|
GHPD27048S300C |
180～425 |
270 |
单路 |
48V/6.3A |
300W |
94 |
150 |
-55℃~+105℃ |

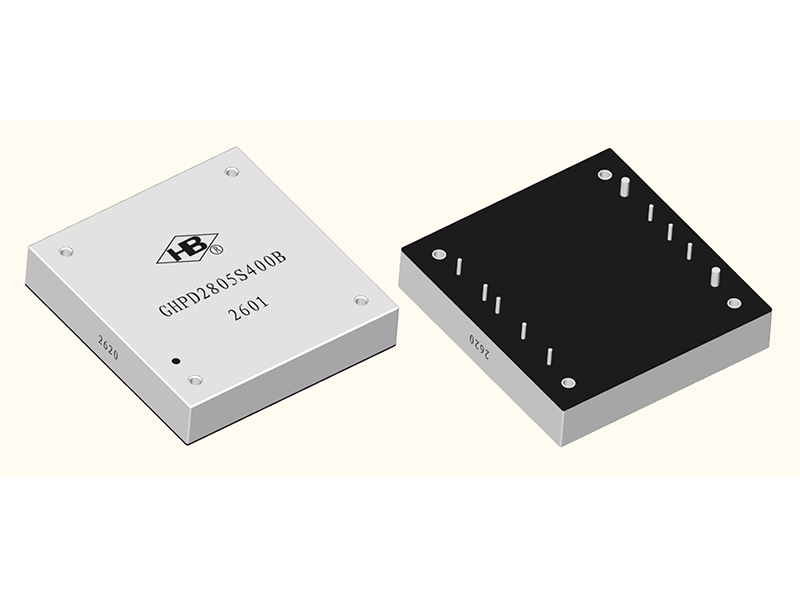

1/2砖系列隔离型DC/DC变换器(GJB10164-2021)

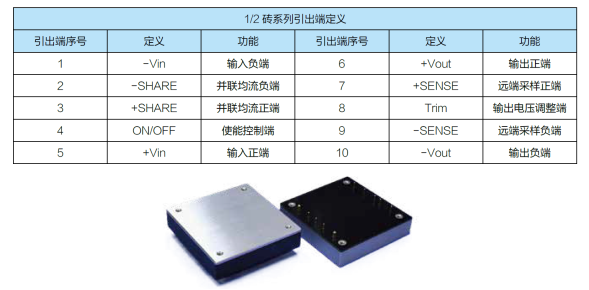

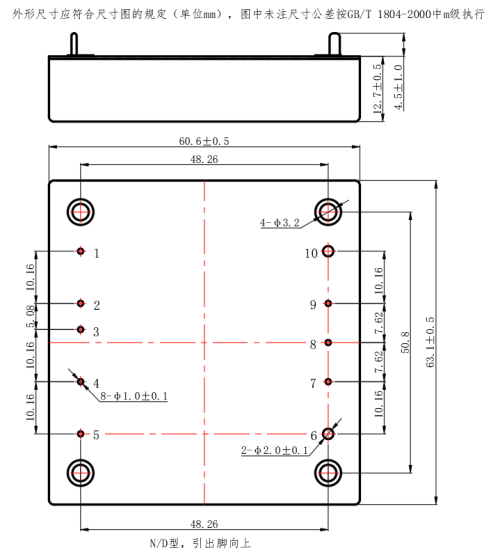

外形尺寸及引出端定义
1/2砖系列隔离型DC/DC变换器(GJB10164-2021)
|
规格型号 |
输入电压范围（V） |
输入标称电压(V) |
输出路数 |
输出电压/输出电流 |
输出功率 |
效率(%) |
纹波(mV) |
工作温度范围 |
|
GHPD2805S500B |
18～36 |
28 |
单路 |
5V/100A |
500W |
93 |
50 |
-55℃~+105℃ |
|
GHPD2828S600B |
18～36 |
28 |
单路 |
28V/21.4A |
600W |
94 |
120 |
-55℃~+105℃ |
|
GHPD2848S600B |
18～36 |
28 |
单路 |
48V/12.5A |
600W |
93.5 |
240 |
-55℃~+105℃ |
|
GHPD2805S400B |
16～40 |
28 |
单路 |
5V/80A |
400W |
93 |
50 |
-55℃~+105℃ |
|
GHPD2812S600B |
16～40 |
28 |
单路 |
12V/50A |
600W |
93 |
120 |
-55℃~+105℃ |
|
GHPD2815S525B |
16～40 |
28 |
单路 |
15V/35A |
525W |
93 |
150 |
-55℃~+105℃ |
|
GHPD2824S800B |
16～40 |
28 |
单路 |
24V/33A |
800W |
93 |
240 |
-55℃~+105℃ |
|
GHPD2828S800B |
16～40 |
28 |
单路 |
28V/28.6A |
800W |
93 |
280 |
-55℃~+105℃ |
|
GHPD2832S800B |
16～40 |
28 |
单路 |
32V/25A |
800W |
93 |
320 |
-55℃~+105℃ |
|
GHPD2848S800B |
16～40 |
28 |
单路 |
48V/17A |
800W |
93 |
480 |
-55℃~+105℃ |
|
GHPD4805S400B |
36～75 |
48 |
单路 |
5V/80A |
400W |
93 |
50 |
-55℃~+105℃ |
|
GHPD4812S800B |
36～75 |
48 |
单路 |
12V/66.7A |
800W |
94 |
120 |
-55℃~+105℃ |
|
GHPD4815S525B |
36～75 |
48 |
单路 |
15V/35A |
525W |
93 |
150 |
-55℃~+105℃ |
|
GHPD4824S800B |
36～75 |
48 |
单路 |
24V/33A |
800W |
93 |
240 |
-55℃~+105℃ |
|
GHPD4828S800B |
36～75 |
48 |
单路 |
28V/28.6A |
800W |
93 |
280 |
-55℃~+105℃ |
|
GHPD4832S800B |
36～75 |
48 |
单路 |
32V/25A |
800W |
93 |
320 |
-55℃~+105℃ |
|
GHPD4848S800B |
36～75 |
48 |
单路 |
48V/17A |
800W |
93 |
480 |
-55℃~+105℃ |
|
GHPD27005S600B |
180～425 |
270 |
单路 |
5V/120A |
600W |
94 |
50 |
-55℃~+105℃ |
|
GHPD27012S1000B |
180～425 |
270 |
单路 |
12V/83.33A |
1000W |
95.5 |
60 |
-55℃~+105℃ |
|
GHPD27015S1000B |
180～425 |
270 |
单路 |
15V/66.67A |
1000W |
95.5 |
100 |
-55℃~+105℃ |
|
GHPD27024S1200B |
180～425 |
270 |
单路 |
24V/50A |
1200W |
96 |
120 |
-55℃~+105℃ |
|
GHPD27028S1200B |
180～425 |
270 |
单路 |
28V/42.86A |
1200W |
96 |
120 |
-55℃~+105℃ |
|
GHPD27036S1200B |
180～425 |
270 |
单路 |
36V/33.33A |
1200W |
96 |
120 |
-55℃~+105℃ |
|
GHPD27048S1200B |
180～425 |
270 |
单路 |
48V/25A |
1200W |
96 |
240 |
-55℃~+105℃ |
